21.4.2015
AEC
Autor: Martin Biras
[6713x]

Novinky BIM aplikace Autodesk Revit 2016

Tento článek archivu může obsahovat zastaralé informace - je již více (9) roků starý !
Obr

Autodesk oficiálně uvedl novou verzi světově asi nejpoužívanější CAD/BIM aplikace - Revit 2016 (a její varianty Architecture, MEP, Structure a LT). Nová verze je už k dispozici ke stažení na vašem Subscription centru (Autodesk Accounts). V následujícím článku si představíme, jaké jsou hlavní novinky ve verzi Revit Architecture a MEP 2016. Verze 2016 rovněž obsahuje všechny novinky z podzimní "subscription release" Revit 2015 R2 (Dynamo, energetické analýzy, IFC reference, Site Designer...).

Co je nového v programu Revit Architecture 2016?

  • Otočení projektového severu – umožňuje otočit projekt podle projektového severu, tato volba také otáčí čáry detailu, revizní obláčky, textové poznámky, pohledové prvky, atd.

    RAC2016

  • Otevření pohledu výkresu – přibyla nová možnost, která umožňuje rychle zobrazit daný pohled na výkrese, ve kterém se aktuálně nachází.

    RAC2016

  • Revize – přibyly nové nástroje pro řazení revizí alfanumericky - znamená to, že uživatel si tak může nastavit řazení v podstatě podle jakékoliv postupnosti znaků, přidaná byla taktéž nová možnost číselně řadit revize (možnost řadit i od čísla 0), přidání předpony anebo přípony při revizích, a přibyla i možnost označení vícero revizí najednou – to umožňuje např. rychlejší hromadné odstraňování revizí.

    RAC2016

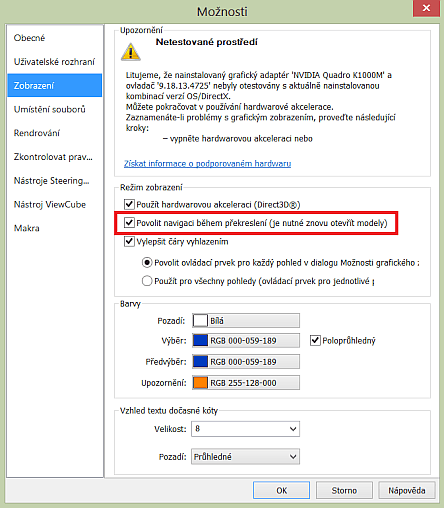

  • Navigace - nová funkce povolení navigace v průběhu vykreslování – umožňuje lehké a plynulé přecházení, zoomování, či otáčení modelu při každém kroku (resp. pohybu) bez nutnosti čekání na dokončení vykreslení prvku. Tato volba je v předvoleném nastavení povolená.

    RAC2016

  • Ořez - nová možnost rychlého zobrazení 3D ořezového kvádru při vybraném objektu

    RAC2016

  • Render - při rendrování statického 3D pohledu může nově uživatel zvolit mezi dvěma možnostmi rendrovacích enginů, a vytvářet tak ještě realističtější a rychlejší vizualizace: Autodesk Raytracer a NVIDIA mental ray.

    RAC2016

  • Výkazy - novinky ve Výkazy/množství (schedules), přibyly nové parametry, které mohou být nyní vykazované pro podlahy: výška horní plochy, výška dolní plochy, výška horní plochy nosné časti, výška dolní plochy nosné časti.

    RAC2016

  • IFC připojení a místnosti – nově Revit dokáže využívat IFC prvky jako hranice (resp. obrysy) při vytváření místností

    RAC2016

  • Automatické vytváření místností v aktuálním podlaží - Revit automaticky rozpoznává všechny uzavřené a ohraničené prostory v aktuálním pohledu, a následně dokáže automaticky vytvořit místnosti.

    RAC2016

  • Energetická analýza – karty Použít v režimu stavebních prvků a Použít režim koncepčního objemu byly odstraněné z důvodu zrychlení a zlepšení těchto pracovních postupů v rámci energetické analýzy. Nově vybírá uživatel odpovídající hodnoty pro parametry režimu analýzy v dialogu okna Energy settings (Energetické nastavení). Byly taktéž vylepšeny nástroje pro porovnávání jednotlivých hodnot, které umožňují jednodušší sledovaní změn ve výsledcích.

    RAC2016

    RAC2016

  • Ukládání pohledů - při ukládání modelu a při ukončování Revitu je pro každý pohled zapamatovaný také aktuální zoom

Co je nového v TZB programu Revit MEP 2016?

Kromě nových funkcí Revitu 2016, které se oborově překrývají, naleznete v části Revitu určené pro technické zařízení budov (Revit MEP) i tyto novinky:

  • Jednotky průtoku v trubkách – v nastavení Jednotky projektu pro disciplínu Trubky přibyly nové jednotky pro Průtok – litry za minutu (L/min)

    RMEP2016

  • Nastavení Výkon a Pouze objem pro výpočty v systémech – nová možnost nastavení Výkon přispívá ke zvýšení výkonu při práci s většinou systémů potrubí a trubek. Parametr Výpočty na Výkon lze nastavit v Systémech trubek a Potrubních systémech.

    RMEP2016

  • Vylepšené chování uchopení – volba Uchopit ke vzdáleným objektům nyní zahrnuje pouze objekty ve viditelné části pohledu a nikoli v mezích pohledu. Filtry uchopení se řídí podle míry přiblížení. Pokud se přiblížení zvětší, pro vzdálené uchopení bude k dispozici menší počet prvků. Pokud je volba Uchopit ke vzdáleným objektům vypnuta, přichycení na konektory (spojky) v připojených souborech je vyloučeno.
  • Výrobní detaily – k vytvoření lépe koordinovaných modelů v Revitu můžete nyní použít obsah Level of Detail 400 z produktů Autodesk Fabrication (CADmep, ESTmep a CAMduct). Získáte tak přesnější model, který více odpovídá reálnému řešení instalací ve stavbě.

    Ukázkové konfigurace výrobních obsahů pro Revit 2016 lze stáhnout zde:

    www.autodesk.com/revit-2016-mep-fabrication-sample-content-metric

    RMEP2016

    RMEP2016

    RMEP2016

    RMEP2016

    Videoukázka použití:

Další novinky

Došlo rovněž ke změně lokalizací Revitu - lokalizovaný Revit již není nabízen v samostatných instalačních programech pro jednotlivé jazyky ani formou "Language Packů", ale instalace Revitu (platí pro všechny jeho varianty) obsahuje všechny nabízené jazyky v jednom instalačním programu. Jazyk je zvolen automaticky podle prostředí, ale lze jej upravit. Během instalace je rovněž nabízen Obsahový balíček zahrnující lokální rodiny (normy) a off-line nápovědu v patřičném jazyce (lze instalova i více obsahových balíčků najednou). Při tvorbě síťového rozmístění je jazyk rozmístění určen podle počítače, ze kterého "depolyment" tvoříte.

RAC2016

Trial verzi Revitu 2016 CZ si tedy můžete stáhnout zde (2 části archivu):

Revit 2016 je opět součástí projekční sady Autodesk Building Design Suite 2016 Premium a Ultimate (a dalších typů zvýhodněných sad Design Suite). Pro studenty a školy je Revit 2016 zdarma.

S BIM aplikací Autodesk Revit 2016 a dalšími nejnovějšími nástroji pro projektování a analýzu staveb se můžete seznámit naživo na naší roadshow "Autodesk 2016 Live".
