28.3.2014
CAD
Autor: Vladimir Michl
[9223x]

Uveden AutoCAD 2015 a další nové produkty Autodesk

Tento článek archivu může obsahovat zastaralé informace - je již více (10) roků starý !
Obr

Hlavní novinky AutoCADu 2015 lze shrnout pod společná témata - modernizace, propojení a produktita. Řada novinek vzešla z konkrétních požadavků uživatelů přizvaných do vývoje nové verze.

Funkce desktopové verze AutoCADu 2015 lze získat ve třech variantách - AutoCAD LT 2015, plný AutoCAD 2015 nebo sada AutoCAD Design Suite 2015.

  • Všechny tři varianty nabízejí kreslicí a anotační nástroje, spolehlivou technologii formátu TrustedDWG a integraci s mobilním a webovým AutoCADem 360.
  • Oproti verzi LT poskytuje plný AutoCAD navíc 3D modelovací nástroje, možnosti přizpůsobení a nadstaveb, síťové licencování, mračna bodů a službu 360 rendering (se subscription).
  • Sada Design Suite pak nabízí ještě konverzní nástroje rastr-vektor, koncepční návrhové nástroje a pokročilé 3D vizualizace (Raster Design 2015, Showcase 2015, Mudbox 2015, 3ds Max 2015).

AutoCAD 2015 UI

Už na první pohled je patrná změna vzhledu daná změnou implicitního barevného schematu AutoCADu. To byl jeden z požadavků uživatelů zapojených do vývoje. Cílem modernizace vzhledu bylo snížit namáhání očí snížením kontrastních přechodů, zpříjemnit práci a zvýraznit samotný navrhovaný CAD obsah. S modernizací grafiky souvisí i další novinky verze 2015 - ta více využívá hardwarových funkcí moderních grafických karet a kromě vyšší rychlosti tak poskytuje jemnější a plynulejší zobrazení šikmých čar. Podstatně tím byly urychleny také funkce náhledu/zvýraznění výběru.

Po spouštění AutoCADu se objevuje nová úvodní obrazovka – ta zobrazuje historii výkresů, má možnost trvale připnout výkres v historii na úvodní obrazovce, nabízí nový způsob zakládání DWG, výběr šablon, výuková videa nebo přístup na Autodesk 360.

Úvodní obrazovka

V hlavním pracovním prostředí prošla úpravou, kromě tmavšího zobrazení, i stavová řádka aplikace - ta poskytuje přístup k funkcím jako je ORTO, KROK, RASTR, POLÁR, Měřítka poznámek apod., upravené je též zobrazení uzlových bodů a zvýraznění vybraných/vybíraných objektů.

Stavový řádek

Vylepšena byla nápověda. Mj. obsahuje vyhledávací odkazy pro nalezení konkrétního příkazu v pracovním prostředí AutoCADu:

Help

Vybírat objekty lze i novým způsobem - volně kreslenou hranicí, tzv. lasem, tedy nakreslením výběrového okna „odruky“ (kliknout a držet levé tlačítko myši):

Laso

Pás karet (ribbon) nově nabízí náhledy při nastavování stylů nebo vkládání bloků:

Vlož blok

Byly vylepšené náhledy v příkazech před jejich dokončením a náhledy byly rozšířeny pro další příkazy jako je ořezání, prodloužení a kopie vlastností. Během kreslení jsou zobrazovány typy čar. Zjednodušeno bylo izometrické kreslení. Přibyla možnost přímo manuálně měnit rozmístění a velikost výřezů v modelovém prostoru. Lze nastavit cílový bod během otáčení příkazem 3DORBIT (systémová proměnná ORBITAUTOTARGET).

Významně byla vylepšena funkce geografické polohy. I nadále využívá online mapových zdrojů Microsoft Bing, ale lze tvořit výřezy mapy a ukládat je přímo do DWG pro offline zpracování, mapy je možné tisknout a nastavovat jim rozlišení (dle dostupnosti u poskytovatele map).

Mapy

Byly vylepšené funkce textového editoru v příkazu MTEXT (odstavcový text) - odrážky, indexy, korekce velká/malá, atd. Příkaz TEXTALIGN nabízí pokročilé možnosti zarovnání textů.

MText

Zvýšila se kvalita zobrazení kresby díky vyhlazení čar – vypnutí „zubatého“ efektu u šikmých čar (příkaz 3DCONFIG, nebo nově GRAPHICSCONFIG):

Akcelerace

Rozšířené možnosti funkcí "reality capture" a vylepšený výkon zpracovávání 3D mračen bodů umožňuje hustší zobrazení bodů a pohodlnější práci s daty zaměřeného stávajícího stavu. Lze mj. používat zabarvení dle klasifikace bodů (např. výška, materiál), lze spravovat kombinace mračen bodů.

Na straně systémových změn AutoCADu je novinkou například Autodesk Application Manager - správce pro zobrazení informací o dostupných aktualizacích a rozšířeních produktů pro zákazníky s předplatným. AutoCAD 2015 (i TrueView 2015) nyní také odstraňuje EDU razítka z DWG souborů. Samotný formát DWG se ve verzi 2015 nezměnil. V pracovním prostředí AutoCADu již chybí volba AutoCAD Classic, ale panely nástrojů jsou pořád součástí menu. Stačí je jen pozapínat, vypnout ribbony a uložit pracovní prostor. Zjednodušila se instalace síťových rozmístění aplikací Autodesk 2015 pomocí Microsoft Systems Management Server (SMS) nebo System Center Configuration Manager (SCCM) - nyní jako jediný modul.

AppManager

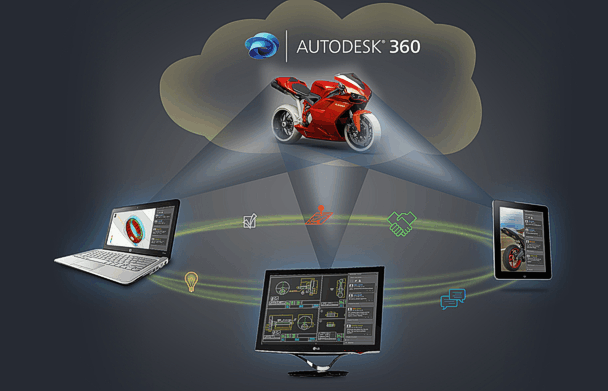

AutoCAD 360

Vaše DWG data z AutoCADu máte díky AutoCADu 360 k dispozici kdekoliv a kdykoliv, i na cestách. Kromě mobilních verzí AutoCADu na vašem tabletu či telefonu si vyzkoušejte i nejnovější betu pro web prohlížeč - viz autocad360.com

ACAD360

AutoCAD 2015 nabízí nové způsoby licencování. Pro pořízení licence lze - kromě standardní trvalé licence s Maintenance Subscription - nyní využít i tzv. "Desktop Subscription" (pronájem, rental), výhodnější cestu pro určité typy projektů a firem (2015 je poslední verze podporující upgrade licencování):

Licence

AutoCAD 2015 i AutoCAD LT 2015 jsou určeny pro 32bitové a 64bitové Windows 7, Windows 8 a Windows 8.1 (Windows XP a Vista již nejsou podporovány).

Videoukázky nových funkcí

AutoCAD 2015 i AutoCAD LT 2015 je v prodeji (zatím v angličtině, některých západoevropských a asijských jazycích). Uživatelé starších verzí si mohou tyto aplikace stáhnout na Subscription centru. Podrobnější informace a možnost vyzkoušet si AutoCAD 2015 a další nové produkty Autodesku naživo získáte na naší roadshow "Autodesk Live 2015".

Viz též AutoCAD 2015 - informace z kuchyně
