20.4.2016
MFG
Autor: Jiri Jirat
[3345x]

Novinky simulační aplikace Autodesk CFD 2017

Tento článek archivu může obsahovat zastaralé informace - je již více (8) roků starý !
Obr

Vedle nových verzí produktů Autodesk Simulation 2017 a Autodesk Nastran In-CAD 2017 (viz novinky) byla již uvolněna také nová verze simulační aplikace pro fluidní dynamiku - Autodesk CFD 2017. V této rodině najdeme aplikace Autodesk CFD, CFD Advanced, CFD Motion a CFD Design Study Environment.

Co je nového v CFD 2017?

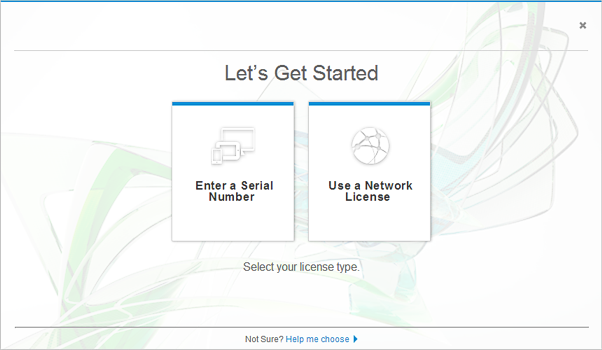

V první řadě je určitě potřeba zmínit zjednodušený způsob instalace, který je podobný jako u ostatních nových produktů Autodesk 2017. Vyplňování produktových klíčů a volba verze licence probíhá nyní až po instalaci. Byly zrušeny licence Flex a nahrazeny Subscription. U licencí je volba "Session Specific" a "Network Session Specific".

CFD2017

Nová generace Solveru!

Autodesk CFD 2017 byl rozšířen o nový řešič, který je určen pro rozsáhlé projekty obsahující po vysíťování od 10 do 50 mil. elementů. Jako Process\Thread hybrid optimalizuje cache paměť a tím razantně zvyšuje rychlost řešení simulace. Řešič je libovolně přepínatelný a snadno dostupný na kartě SOLVE.

CFD2017

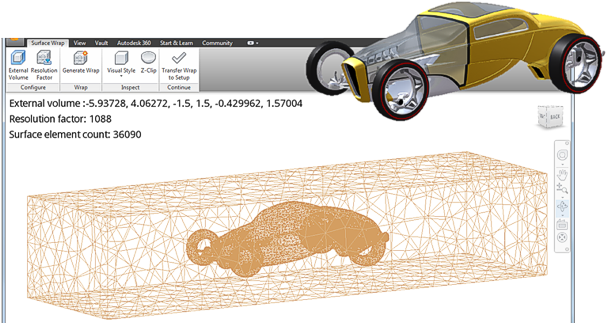

Integrovaný Surface Wrap

V předchozí verzi 2016 byl již Surface Wrap řešený jako nová aplikace komunikující s CFD. Nyní je vylepšený a přímo integrovaný do CFD 2017.

Pomocí této funkce jste schopni vytvořit povrch pro síť a její okolí, i tam, kde by to bylo se standardními funkcemi téměř nemožné nebo velice pracné.

CFD2017

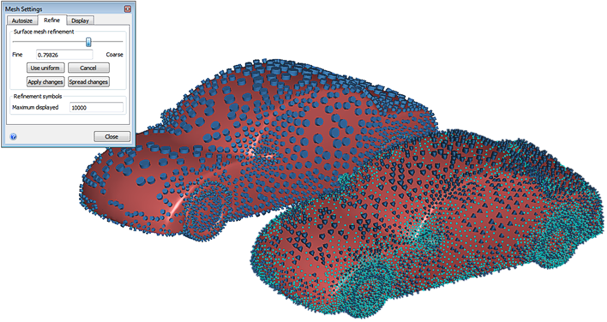

Automatické síťování pro SurfaceWrap a STL sítě

Síťování nyní umožňuje automaticky, jako na standardní data, použít síť pro STL síťě a objekty ze Surface Wrap.

CFD2017

Uživatelské prostředí

Vylepšení směrem k příjemnějšímu používání softwaru samozřejmě nesmí chybět. Patří mezi ně např.:

Vylepšené klonování
Klonování designů lze teď provádět s libovolným obsahem scénářů. Možnost přenesení včetně výsledků nebo bez nich.

Vylepšené zobrazení na základě materiálu
Rozlišuje se zde automaticky pevný nebo fluidní materiál (neprůhledný/průhledný)

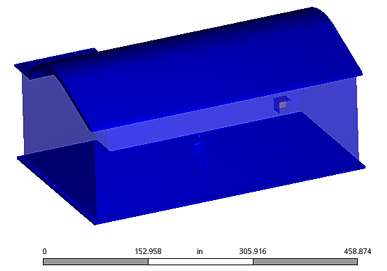

Měřítko pohledu (lišta)

CFD2017

Vlastní rozlišení pro Static Image a animace

CFD2017

Vizualizace výsledků

Uživatelské výsledky
Možnost tvorby vlastního vzorce pro definování vlastní uživatelské veličiny

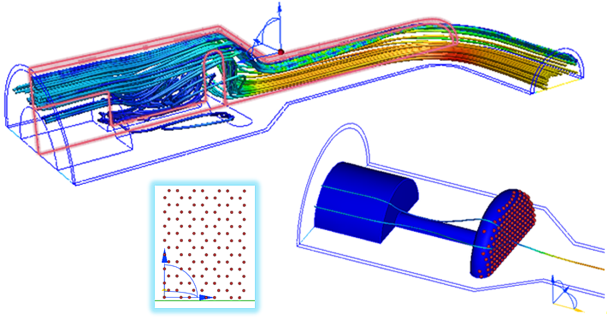

Proudnice
Proudnice lze zobrazovat nyní v celé ploše podélného řezu bez speciálního zadání. Šestiúhelníkový vzor, promítání počátků, přístupnější příkaz a přehlednější nastavení posouvají prezentaci výsledků ve verzi 2017 na další úroveň.

CFD2017

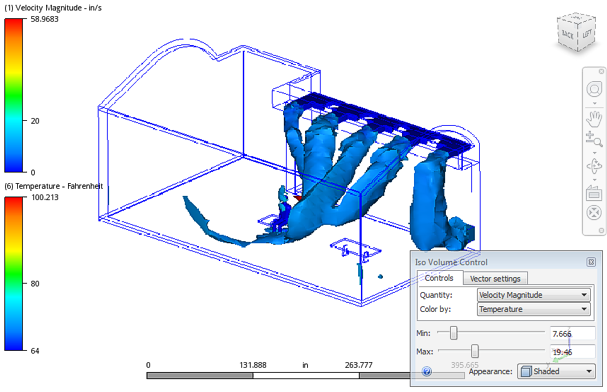

ISO objemy
Kromě Iso Surfaces (povrchy) je zde dostupný i zcela nově nástroj Iso Volumes. Ten, na rozdíl od povrchů, zobrazuje celý objem mezi hodnotami MIN a MAX.

CFD2017


Videoukázka novinek CFD 2017:




O novinkách dalších produktů Autodesk řady 2017 vás informujeme na stránkách CADstudio.cz nebo navštivte sérii Roadshow Autodesk 2017 Live a seznamte se novými produkty naživo.

Zákazníci s Maintenance plánem (plánem údržby) nebo se Subscription (pronájmem) získávají verze 2017 zdarma přes svůj účet na webu Autodesk Account.
