16.4.2013
MFG
[15490x]

Novinky Autodesk Inventoru 2014 a sady Product Design Suite 2014

Tento článek archivu může obsahovat zastaralé informace - je již více (12) roků starý !
Inventor 2014

Novinky sady Product Design Suite 2014 a Autodesk Inventoru 2014

Byla uvedena nová verze strojírenského řešení Autodesku pro tvorbu digitálních prototypů - Autodesk Product Design Suite 2014 (PrDS). Podívejme se na novinky, které tato nová verze přináší. Nejprve se zaměříme na novou strukturu produktů v rámci sady PrDS a následně na technické novinky klíčového produktu pro strojírenství – Autodesk Inventoru 2014.


Product Design Suite 2014

PrDS

Novinky Product Design Suite jsou zaměřeny primárně na pracovní postupy (workflow) umožňující lepší spolupráci mezi jednotlivými produkty. Významnou oblastí je práce s 3D scannery a to doplněním samostatného produktu pro zpracování 3D mračna bodů – Autodesk ReCap - a samozřejmě i rozšíření workflow pro spolupráci s tímto nástrojem ve všech produktech sady PrDS. Mezi další rozšíření patří technologie pro práci se skenovanými výkresy a rastry – integrováním produktu Autodesk Raster Design, nebo neustále se rozšiřující nabídka v oblasti cloudových služeb Autodesk 360.

Mezi novinky, které přináší Product Design Suite 2014, je i začlenění Inventoru Professional 2014 do střední verze sady - Product Design Suite Premium. Tímto se současným uživatelům dostávají do ruky nástroje pro dynamickou analýzu a analýzu formou metody konečných prvků (MKP). Nejvyšší verze - PrDS Ultimate - se rozšiřuje o aplikaci Autodesk Navisworks Manage pro oblast práce s velkými objemy dat, koordinaci a plánování projektů.

Přehledná tabulka všech sad Design Suite viz stránka Autodesk Design Suite.


Technické novinky Inventoru 2014 - detailně

Inventor2014

Novinky v Inventoru 2014 můžeme rozdělit do tří základních částí, a to jsou vlastní funkce Inventoru, zásadní rozšíření pro práci s velkými sestavami a třetí částí je workflow v rámci sady PrDS a spolupráce s ostatními produkty.


Novinky v modelování:

V náčrtu možnost vkládání přímo geometrie drážky:

Drážka

Mezi další novinky patří podpora tolerancí u extrémně velkých rozměrů.

Hraniční záplata – lepší algoritmy při výběru automaticky řetězí hrany, možnost zadání G1/G2 přechodu na navazující plochy

Záplata

TaženíInventor bez problému modeluje samoprotínající se prvky.

Tažení

Zaoblování – pokud zaoblujete více hran najednou a některé hrany nejdou zaoblit, ukáže Inventor přesně které, a máte možnost zaoblit všechny zbývající, aniž byste museli vše zadávat znovu.

Dalším vylepšením je pak rozšíření reprezentací u modelu, kdy je možné ukládat kameru – pohled na součást.

Při práci s výkresem je důležitou novinkou práce s tabulkami a to jak tabulkou revizí tak i s kusovníkem. Na jakémkoli místě máte možnost jednoduše tabulku rozdělit či ji pak zase spojit.

Tabulka


Novinky v sestavách:

Zcela novou funkcí je vkládání nových typů vazeb – tzv. spojů. Který doplňuje vztah mezi vybranými komponenty s možností nastavit rozsah pohybu. Umožňuje minimalizovat počet dodnes používaných vazeb – kdy místo 3 standardních vazeb bude stačit jeden spoj. Spoje nenahrazují současné vazby, jen je rozšiřují.

Vazby

Typy spojů:

TypZbývající stupně volnostiPříklad
Tuhý0Pevná poloha
Rotační1 rotačníVeřej, závěs
Posuvný1 posuvnýPíst
Válcový1 rotační + 1 posuvnýKardanová hřídel
Planární2 posuvný + 1 rotačníKluzná rohožka
Kulový3 rotačníHlava řídicí tyče

Velmi příjemnou funkcí je zobrazení vazeb a spojů v sestavě. Přímo v grafickém okně, podobně jako v náčrtu je možné zobrazit symboly vazeb a i je takto ovládat. Vazby lze zamykat.

Sestavy

Další novinkou v oblasti vazeb je např. doplnění symetrické vazby či rozšíření práce s úhlovou vazbou. Zároveň se rozšířil i strom historie o zobrazení vazeb použitých v sestavě (bylo i dříve, ale v jiném pohledu na strom).

Strom

Mezi další novinky patří možnost vkládání dílu v sestavě přímo do počátku či ho zorientovat dle potřeby a pak teprve umístit do sestavy.

Sestava2

Při použití Generátoru rámů máte možnost vkládat profily na celý náčrt, možnost filtrovat na který typ čar se profil aplikuje.

Rámy


Novinky při práci s velkými daty

V Inventoru přibyl nový režim „Express“ mód. Ten umožňuje podstatně rychlejší načítání velkých sestav a to v řádu 10x. Režim přitom podporuje i základní práci v sestavě a je plně podporován Vaultem.

Express

Dalším významným rozšířením je optimalizace grafického zobrazení s možnosti nastavení frekvence obrazu či kvality zobrazení. Zásadní změny jsou tedy hlavně uvnitř aplikace.


Spolupráce s BIM

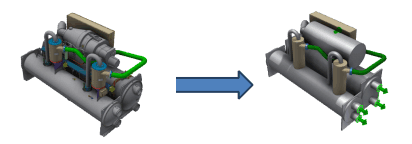

Mezi klíčové oblasti patří spolupráce se stavařskými objekty, hlavně pak předávání strojních zařízení pro stavařskou projekci. Protože pro stavařskou projekci nejsou důležité detaily a vnitřek strojního zařízení, je důležité nejprve objekty správně zjednodušit. Ve verzi 2014 naleznete nový modul „Simplify“.

Simplify

Tato nová technologie (pro R2013 byla k dispozici na labs.autodesk.com) umožňuje vytvářet zjednodušené, přesto propracované modely.

Další novinkou je plnohodnotná spolupráce s BIM aplikací pro stavební projekci - Autodesk Revit. A to jak načítáním, tak i exportem formátů Revitu. Nový můstek umožňuje přenášet jak konektory (pro inteligentní napojení projekčních prvků v Revitu), tak i parametrické modely (převod včetně historie).

BIM


Spolupráce – další

Ve všech nových produktech Autodesku jsou rozšířeny a aktualizovány translátory CAD formátů.

Viz tabulka:

TranslátorImportExport
AliasV10 a pozdější.
CATIA V4Všechny verze.
CATIA V5R6 - R22R10 - R22
Creo Parametric1.0; 2.0.
IGESVšechny verze5.3
JT7.0; 8.0; 8.1; 8.2; 9.0; 9.1; 9.2; 9.3; 9.4; 9.57.0; 8.0; 8.1; 8.2; 9.0; 9.1; 9.2; 9.3; 9.4; 9.5
NXUnigraphics V13 - NX 8.5.
Parasolidaž do 25.09.0 - 25.0
Pro/ENGINEERaž do Wildfire 5.0.
Pro/ENGINEER Graniteaž do 8.01.0 - 8.0
Pro/ENGINEER NeutralN/AN/A
Rhinoaž do 5.0.
SATaž do 7.07.0
SolidWorks2001 Plus – 2013.
STEPAP214, AP203E2AP214, AP203E2

Dále je rozšířená spolupráce s ReCap a možnosti úpravy mračna bodů.

ReCap


Autodesk 360
Cloud

V této oblasti se dá během roku očekávat asi nejzásadnější přísun novinek. V době uvedení Inventoru 2014 je možné otevírat, ukládat a sdílet data přímo z prostředí Inventoru. Autodesk 360 pak zabezpečuje přístup k nativním datům Inventoru.

Systémová vylepšení

Rozšířené možnosti nastavení při tvorbě videí např. při tvorbě videa u řízení vazeb.

video

Podpora Citrix – nevyžaduje již speciální licence.

Lze nyní vytvářet kombinovaná 32/64-bitová síťová rozmístění a do rozmístění snadno přidávat další aplikace.

Co se týká podpory operačních systémů, verze 2014 plně podporuje Windows 8.

Win8



Detailně si Inventor 2014 a nové strojírenské produkty představíme na roadshow "Autodesk Live 2014".

Viz též stránka Inventor a Product Design Suite.

[MFG]
