31.1.2012
AEC
[16415x]

Česká vodařská šablona pro AutoCAD Civil 3D 2012

Tento článek archivu může obsahovat zastaralé informace - je již více (13) roků starý !

Speciálně pro projektování vodních toků a další vodařské projekty vytvářené v AutoCADu Civil 3D 2012 je určena nová lokalizovaná šablona z dílny CAD Studia.

Projektová šablona definuje řadu stylů a nastavení potřebných pro efektivní projektování s výstupem podle českých norem a projekčních zvyklostí. Řeší i známý problém vodařského staničení "proti proudu" a pohledu na příčné řezy "po proudu". Kromě toho šablona obsahuje sjednocený metrický seznam měřítek, jednotné české popisky, styly pro přehledný a podrobný podélný profil dle ČSN 01 3469, vytyčovací tabulky oblouků, očíslované hlavní body trasy ZOx/KOx včetně směrového polygonu, potrubní styly, popisy křížení IS a zaústění do PP, PR styly (osa v toku, osa mimo tok), PR popisky (na svislicích, šířkové kóty s kačenami) dle ČSN 01 3469, upravený styl sady kódů pro koridor (popis na svislici), referenční popisky, a další.

Vodařská šablona zjednodušuje práci projektantům v tomto oboru a umožnuje snáze vytvářet projektovou dokumentaci pro české projekční prostředí.

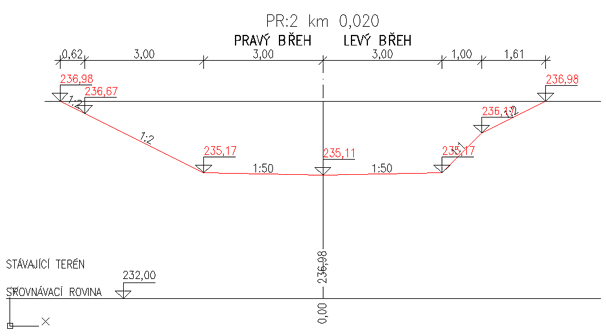

Příčný profil

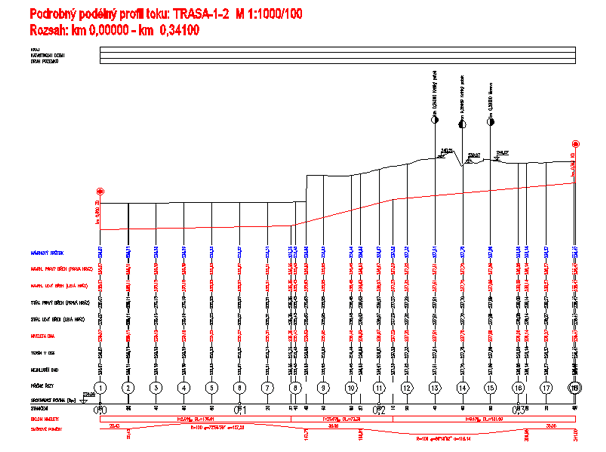

Podélný profil

Viz též příspěvek na blogu Civil3D. Novou DWT šablonu pro projektování vodních toků a další vodařské projekty si mohou zákazníci CAD Studia stáhnout na Helpdesk serveru - odkaz viz Download.

[AEC]
