AutoCAD Electrical 2016 - Subscription Advantage Pack - co je nového?

Tento článek archivu může obsahovat zastaralé informace - je již více (8) roků starý !
Obr

Autodesk vydal již dvě aktualizace pro uživatele aplikace AutoCAD Electrical 2016 s aktivním předplatným - Subscription Advantage Pack 1 a Subscription Advantage Pack 2. Řada z těchto vylepšení je založena na požadavcích zaslaných uživateli do fóra AutoCAD Electrical IdeaStation. Rozšíření si můžete stáhnout z vašeho účtu na Autodesk Accounts.

Jaké hlavní novinky tedy přinášejí tato rozšíření AutoCADu Electrical 2016:

AutoCAD Electrical a Inventor, společná Rozpiska materiálu

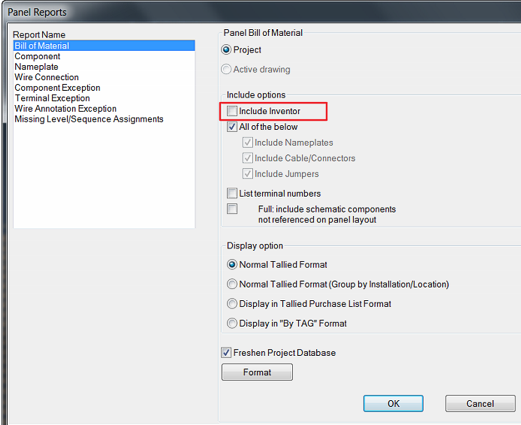

Pokud máte váš elektromechanický projekt prolinkovaný s Inventorem, můžete vygenerovat společnou Rozpisku materiálu.

ACADE SAP

Když zaškrtnete tuto volbu, všechny elektrické komponenty z Inventoru zahrnete do Rozpisky. Ve sloupci Zdroj uvidíte, zda je komponenta z AutoCADu Electrical, z Inventoru, nebo je obsažena v obou.

Spárování komponent v Location View Tab

Klikněte pravým tlačítkem myši na komponentu AutoCADu Electrical ve stromu a pak klikněte na tlačítko "Přiřadit existujícímu ve Stromu komponent" (Assign to Existing in Component Tree).

ACADE SAP

Potom vyberte její reprezentaci z Inventoru ve stromu.

ACADE SAP

Komponenty jsou nyní propojeny, ale zpravidla existují určité nesrovnalosti.

ACADE SAP

Můžete je vyřešit v podokně Detaily na kartě "Umístění Pohledu". Klikněte na tlačítko "Accept Inventor". A po odkliknutí "Refresh Tree" se položky aktualizují.

ACADE SAP

Položka Pozice, možnost aktualizace

Pokud změníte nastavení zobrazení "Pozice" na konfiguračním panelu (Drawing Configuration), lze si aktualizovat zobrazení Pozic v aktivním výkresu.

ACADE SAP

Když poté kliknete na OK, změní se zobrazení Pozic podle nastavení.

ACADE SAP

Možnost ignorovat chyby v Electrical Audit

Jakmile se objeví chyba, kterou není třeba opravovat, můžete nastavit ignorování chybového stavu.

ACADE SAP

Ignorované chyby jsou označeny ve sloupci "Status".

ACADE SAP

Po označení ignorovaných chyb je můžete skrýt.

ACADE SAP

Chybový stav je zachován při každém spuštění Auditu v AutoCADu Electrical.

Ignorované chyby jsou obsaženy ve výstupním souboru i když jsou skryté. Pokud chyba byla označena jako Ignorovaná, je tento stav zobrazen ve sloupci "Status" v textovém souboru.

ACADE SAP

Další vylepšení

  • Když vložíte panel Footprint do schématu, nastavení zůstane uloženo pro další relace
  • Nyní můžete třídit Svorkovnice v tabulce generátoru svorkovnic kliknutím na záhlaví sloupce. Svorky se pak seřadí podle zvoleného sloupce.

    ACADE SAP

  • Při přidání nebo úpravě "Signal Arrow" budou zdrojové i cílové šipky automaticky aktualizovány, i když jsou v jiných výkresech.

Více na AutoCAD Electrical 2016
