16.8.2011
AEC
[16268x]

Přichází nový AutoCAD Plant 3D 2012 pro potrubní systémy

Tento článek archivu může obsahovat zastaralé informace - je již více (13) roků starý !
Plant3D 2012 Autodesk uvádí novou verzi oceňované projekční 3D CAD aplikace určené pro navrhování, modelování a dokumentování potrubních systémů zpracovatelských závodů a technologických celků - AutoCAD Plant 3D 2012. Kromě funkcí AutoCADu nabízí Plant 3D funkce pro modelování 3D prvků potrubí, trasování vedení, generování izometrických výkresů a dalších konstrukčních dokumentů potrubních projektů, řešení detailů, řezů a výkazů potrubních systémů.

Novinky AutoCAD Plant 3D 2012

Vylepšení Správce projektu (Project Manager)

Podpora SQL Express

V nastavení projektu je možné snadno určit jakou databázi použít. Na výběr je kromě výchozí SQLite i robustnější plný SQL Server.

Lepší správa složek

Výkresy jsou zobrazeny podle abecedy a lze vytvářet relativní adresáře a podadresáře.

Přejmenování DWG

Do správce projektu přibyl nový příkaz "Přejmenovat DWG" (Rename DWG). Pokud jsou však k výkresu připojeny externí reference, je třeba je opět připojit.

Vzdálená editace výkresů

Pro editaci výkresu mimo projekt (např. kvůli zaslání spolupracovníkům) již není třeba výkres odebrat z projektu. Stačí ho zkopírovat např. na USB disk a upravit na jiném počítači. Po následném zkopírování zpět do projektu budou změny automaticky přijaty.

Správa projektu

Součástí instalace Plant 3D je i utilita PnPProjectMaintenance.exe, kterou standardně najdete ve složce C:\Program Files\Autodesk\AutoCAD Plant 3D 2012 – English. Tato utilita umožňuje zkonvertovat stávající SQLite databázi na SQL Server, přesunout projekt v SQL Serveru a zkopírovat existující SQL Express projekt.

Vylepšení PID

Vylepšené vkládání uživatelských symbolů

Pokud máte větší množství uživatelských symbolů, je možné je nyní přidat v jediném kroku.

3D modelování

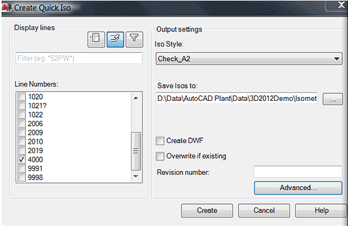

Nový modul pro tvorbu isometrie (náhrada ISOGENu)

Modul ISOGEN pro tvorbu isometrie byl nahrazen novým generátorem, který je však stále kompatibilní s formátem ISOGENu – PCF. Nastavení Isometrie se zjednodušilo a je možné využívat funkce AutoCADu (jako např. tabulky pro tvorbu výkazu materiálu), kóty nebo vícejazyčnou podporu. Největší změna je ale v pokročilém nastavení, kdy lze nastavit řadu možností jako např.:

  • generování PCF souboru pro načtení do ISOGENu
  • export tabulek do Excelu
  • nastavení přehlednosti výkresu
  • nastavení rozdělení výkresu na více částí
  • přepsání nastavení severky
  • přizpůsobení grafického vzhledu je mnohem jednodušší a přehlednější než v ISOGENu

Napojení na potrubí a hrdla vytvořená v jiných aplikací

Ve vybraných aplikacích Autodesku, jako je např. Civil 3D, je možné přidávat k objektům body napojení (ACP - Autodesk Connection Points), na které je možné se v Plant 3D napojit a naopak.

Vylepšený výkon

Pro zlepšený výkon zobrazování přibyly do programu nové systémové proměnné, které jsou přístupné přímo z pásu karet.

Vykazování

Samostatná aplikace pro tvorbu výkazů

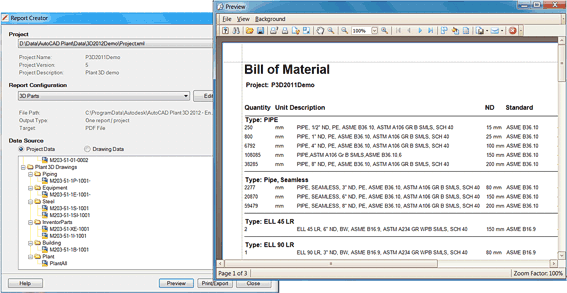

Výkazy materiálu, seznam komponent a další výkazy lze generovat pomocí samostatné aplikace Report Creator. I nadále je možné využívat pro vykazování Data Manager.

Vylepšený návrh potrubí

Dynamické palety

Namísto všech specifikací zobrazuje paleta jen aktuálně nastavenou specifikaci (potrubní třídu).

Katalog a specifikace

Do katalogu přibyl nový nástroj pro konverzi katalogů z aplikace CADWorx, k již existujícímu nástroji pro AutoPLANT. Přechod na modernější Plant 3D 2012 je tak jednodušší i pro stávající uživatele CADWorx.


Další informace o AutoCAD Plant 3D a o sadě Autodesk Plant Design Suite najdete na stránce CAD Studio - AutoCAD Plant 3D.
