29.3.2012
MFG
[23768x]

Novinky Autodesk Inventor 2013

Tento článek archivu může obsahovat zastaralé informace - je již více (12) roků starý !

Inventor 2013 Klíčovou aplikací celého portfolia konstrukčních nástrojů Autodesk pro digitální prototypy je 3D aplikace Autodesk Inventor. Tuto aplikaci můžete získat samostatně, nebo v rámci sady Design Suite (nejčastější případ), nebo nově i ve verzi Inventor LT Suite.

Přehled hlavních novinek Inventoru verze 2013 vám přinášíme formou podrobného přehledu jednotlivých nových funkcí, včetně videoukázek Inventoru 2013 na YouTube kanálu CAD Studia.


Autodesk Inventor 2013 - novinky

Rozhraní

Ve verzi 2013 byl opět proveden posun k příjemnějšímu pocitu ovládání ze strany uživatele, byla inovována některá aplikační „okna“ a i některé funkce získaly nové, rozšířené možnosti:

Uvítací obrazovka

Po spuštění aplikace se nově objeví okno uvítání, kteří mnozí z vás znají již z AutoCADu, využijí ho jak stávající tak i začátečníci.

Je rozděleno na 3 sloupce a to:

  • Sloupec činností – založit nový, otevřít soubory, které uživatel editoval naposled
  • Sloupec nápovědy – video návody, novinky ve verzi
  • Sloupec aplikací – info o dostupných službách, Simulace přes „Cloud“, Autodesk Exchange…

Okno nového souboru

Změnou také prošlo okno pro výběr šablon, je nyní přehlednější rozčleněno také na sloupce.

Složky-kategorie jsou nyní nově vypsány vlevo,

jednotlivé šablony uprostřed a jsou rozděleny do řádků dle typu: šablony pro IPT, IAM, Výkresy a IPN

a poslední sloupec je informační, uživatel zde má jednoduchý přehled o dané šabloně, například v jakých je jednotkách, výchozí materiál, případně náhled.



HUD display (Head Up Display – zobrazení v úrovni očí)

Postupně dochází ke sjednocení pracovních ovládacích prvků napříč Inventorem, zároveň jsou zde nové uživatelské možnosti pro ovládání.

Pro potvrzení funkcí, například vysunutí, lze využít potvrzení přes pravé tlačítko, pod myší se objeví tlačítka pro potvrzení funkce, nemusíte tedy cestovat po celé pracovní ploše pro potvrzovací OK.

Možnost vytvoření uživatelského menu „HUD“ (na stisk levého tlačítka se stisknutým Ctrl).



Úprava zobrazení nabídky pod nástrojem „HUD“ levým tlačítkem k dispozici jsou 3 varianty.



V prostředí náčrtu, také držením Ctrl a kliknutím levým tlačítkem do prostoru, umožní využít nový panel vazeb.



Nové menu naleznete také, pokud kliknete levým tlačítkem na entitu náčrtu - zpřístupňuje volby pro práci s ní

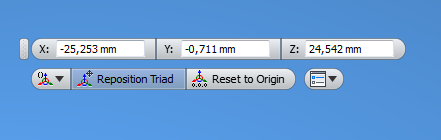

U 3D náčrtu u volby přesné zadání se nyní místo okna využívá také panel nástrojů.



Změněn byl i panel pro tvorbu pracovních konstrukčních prvků, kdy nyní má stejný vzhled jako zbylé panely



Možnosti aplikace

Možnosti aplikace prošly několika drobnými změnami

Po instalaci se změnilo výchozí nastavení některých voleb (rastr a upravit kótu po vytvoření)

Nový náčrt na součásti je nyní nastaven na žádný nový náčrt (souvisí s další novinkou)

U volby souborů šablony lze nyní nastavit, které šablony budou jako výchozí (metrické, palcové)

Barvy a materiály

Změnou také prošla správa materiálů a barev

Nyní jsou materiály a barvy v samostatných knihovnách (*.adsklib) a i ovládací prvky a prostředí se obměnily.

Nové prostředí je nyní členěno dle kategorií (Ocelové materiály, Měděné materiály atd.), i systém vytváření je přehlednější, kdy například lze rovnou k materiálu vytvářet jeho barvu.



Pro rychlejší volbu materiálu lze zadávat materiály přímo z pracovní lišty, netřeba navštěvovat iVlastnosti.





Zadávání barev prošlo obdobnou změnou a je vedena ve stejném stylu jako u materiálů, získala také členění na kategorie a obměněný panel vytváření barev, který je více uživatelsky přívětivý.



Vzhledem ke vzniku nových knihoven (*.adsklib) materiálů a barev přibyla tato volba i do konfigurace projektů

.

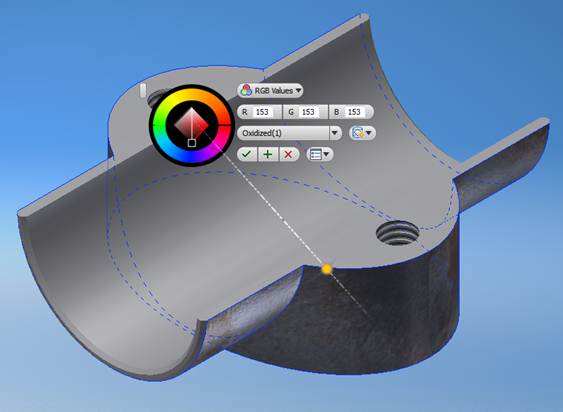

Další inovace ohledně zadání barev se týká i nového nástroje pro zadávání barev přímo v prostředí pracovního okna,

uživatel nyní získá perfektní kontrolu, nejen nad barvou celé součásti, ale i nad jednotlivými plochami a to včetně orientace a poměrové velikosti textur.

s tímto lze zadávat barvy interaktivně, kdy změna barvy či orientace, velikost textury, se projevuje v reálném čase, přímo v okně na modelu



Zobrazení

Vzhledem k celkové náročnosti na výpočetní výkon PC při zobrazení v realistickém vzhledu byla přidána volba vypnutí textur, kdy tímto způsobem lze jednak ulehčit PC a jednak, pokud textury nepotřebujeme, může se nám i zpřehlednit pohled na model.



Help

Rozšířené „error“ hlášky, kdy uživatel získá více informací o problému, který mu brání v pokračování



Interaktivní tutoriály, přímo v prostředí Inventoru jsou prováděny interaktivní cvičení pro výuku základních dovedností.



Ovládání a funkce

V oblasti modelování a tvorby v rámci Autodesk Inventoru 2013 máme také pár zajímavých novinek

2D Náčrt

Pro usnadnění práce je po vytvoření skici v náčrtu a zadání prvního rozměru, měřítkem upravena poměrná velikost skici, nemůže tedy dojít k deformaci způsobené nepoměrem skici, vůči požadované velikosti.

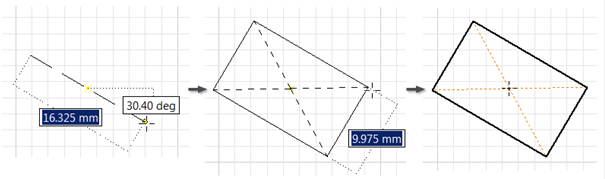

Ke stávajícím volbám tvorby obdélníku, přibyla nově varianta zadání od středu

A zadání od středu pomocí 3 bodů



Pro vytváření křivek se jistě bude hodit možnost definovat ve 2D náčrtu křivku pomocí matematické funkce, kdy po zadání výrazu proběhne generace profilu křivky, včetně možnosti zpětně výraz editovat



Pokud potřebujete hromadně ořezávat, oceníte funkci dynamického ořezu, kdy pokud tažením myší se stisknutým levým tlačítkem a spuštěné funkci oříznout protínáte entity, ony se automaticky ořezávají, stávající možnost ořezu zůstala zachována.

Obdobně pak funguje funkce prodloužení (tažení  myší se stisknutým levým tlačítkem a spuštěná funkce prodloužit)

Nová metoda definování spline



Nová volba 2D zrcadlení spline v náčrtu „automatická symetrie“ propojí výsledek do jedné symetrické spline.



Mezi nové možnosti v náčrtu patří i nová možnost u tvorby kóty oblouku, nově lze kótovat jeho délku.



Zvýšená funkcionalita u vazeb kolmosti, nově lze zavazbit i oblouk



Pro usnadnění a zrychlení editace textu v náčrtu, lze nově využít pouze dvojklik levým tlačítkem na textové pole a provést editaci.



Do textu lze vkládat mimo číselných parametrů i parametry textové či logické s hodnotou ano-ne



Zobrazení některých nástrojů z kontextové nabídky na stavovém řádku:

  • Přichyť na rastr
  • Zobraz, skryj všechny vazby
  • Zobrazení kóty
  • Pohled řezu
  • Zobrazit stupně volnosti



Indikace stavu zavazbení náčrtu, pokud je náčrt plně zavazben a nescházejí v něm žádné rozměry a vazby, tak v panelu prohlížeč se u ikony náčrtu objeví ikona špendlíčku (podobná té ze sestavy)



Pro vyhledání náčrtu v panelu prohlížeč lze náčrt pouze označit a zvolit volbu Najdi v prohlížeči, tento se vám automaticky označí v okně prohlížeče.



3D náčrt

Nový příkaz pro zrcadlení geometrií ve 3D náčrtu



Při tvorbě elementů ve 3D náčrtu můžete bod například úsečky zarovnat ke konkrétní ploše.

Stejně jako u 2D náčrtů, lze nyní i u 3D náčrtů přes pravé tlačítkoàvlastnosti, měnit barvu, typ čáry a tloušťku.



Nová metoda definování spline



Možnost editace entit ve 3D náčrtu, pokud mají potřebný stupeň volnosti pouhým tažením myši (stejně jako 2D náčrtu), zjednodušuje úpravu 3D náčrtu

Součást

První novinka se týká použití, už při vytváření prvního náčrtu v rámci modelu, kdy - pokud máte nastaveno v možnostech aplikace – „součástàvolba - žádný nový náčrt“,

dojde při založení nového náčrtu k automatickému zviditelnění základních rovin a je možnost náčrt založit na libovolnou z nich, to včetně odsazení (rovnoběžná ve vzdálenosti), poté prvky počátku svoji viditelnost automaticky vypnou.

Toto funguje i pokud nezačínáte náčrtem ale základním tělesem (viz dále).



Nově pokud chcete vytvářet základní tělesa bez procesu:

 založit náčrtànakreslitàkótovatàdokončitàvysunout

Lze využít nových příkazů pro tvorbu základních těles, a to pro kvádr, kouli, válec a anuloid, po spuštění vás příkaz pomocí průvodce dovede ke kýženému výsledku, vytvoří se standardní vysunutí nebo rotace a prvek lze editovat standardní cestou.



Pro tvorbu skořepiny přibylo přímé ovládání rozměru prostřednictvím „HUD“ (šipka).



Při tvorbě otvorů z náčrtů není potřeba „oklikávat“ pro odznačení či „přiznačení“ jednotlivé body náčrtu, ale lze provést hromadně, přetažením pomocí myši.



Nové možnosti jsou k ovládání pozice EOP – End of part symbolu, v rámci stromu modelování.

A to:

Vsunout-přesunout značku na konkrétní umístění v modelovacím stromu,



či zrychleně přesunout na konec či počátek stromu…



Doplnění „HUD“ o zobrazení budoucího chybného výsledku (poklepáním lze zobrazit chybovou hlášku před potvrzením) do prvků zaoblení, zkosení, skořepina a ve 2D náčrtu pokud je chybná definice matematicky definované křivky.



V možnostech aplikace na záložce Sestava přibyla volba“ Povolit projekci asociativní geometrie…“

Funguje obdobně jako volba nad ní, kdy pokud je od-značena a promítnete z jedné součásti entity náčrtu (úsečky, kružnice…) do druhé součásti a náčrtu, nevytvoří se asociativní geometrie a nedojde k zapnutí adaptivity.



Pohledová reprezentace v dílu nově ovládá i například viditelnost u náčrtů součásti, bloků náčrtů, pracovních prvků (rovina, USS), natočení pohledu.



Nástroj odměřování umí nově uchopovat i za středy entit (úsečky, oblouky).



Sestava

U zrcadlení komponent v sestavě se nově v dialogovém panelu u výběru zrcadlených či znovu použitých dílů zvýrazňují ty, které nejsou vhodné pro opakované použití a je vhodnější je zrcadlit.



U Frame Generatoru při vkládání profilů je nová volba - určit zarovnání profilu k vybrané geometrii.



A nově lze některé funkce úpravy profilů použít u zahnutých profilů.



U funkce Obálka přibyla volba Odstraň všechny vnitřní dutiny - pokud je zapnuta, dojde při generování obalu ke kompletnímu vyplnění součásti (pokud je zvolena objemová varianta).

Výkresy

V rámci dílu sestavy lze otevřít přímo výkresy jednotlivých dílů



Zlepšená možnost umístění pozice při stisknutém Ctrl nyní skáče po krocích



Vylepšené obtékání textu a ořezávání kótovacích čar



Při tvorbě kusovníku lze nastavit, aby číslování položek bylo závislé na podsestavě, ve které se nachází, příklad podsestava má číslo pozice 10 a její díly 10.1; 10.2; 10.3 …



Do razítka výkresu lze nyní vkládat nové formáty obrázků: BMP, GIF, JPG, PNG, TIF

Hromadné mazání listů výkresu



Při zvolení příkazu základní pohled si Inventor pamatuje poslední model, ve kterém jste pracovali (musí být otevřen) a automaticky vám jej nabídne pro vložení hlavního pohledu

Kopírování pohledů přes kopírovat a vložit v rámci jednoho listu

Cloud

Nyní je možnost přímé spolupráce s Autodesk Cloud 360, což je webové úložiště o základní kapacitě 3GB (uživatelé se subscription mají k dispozici 25GB na každou licenci), kde lze ukládat, sdílet, prohlížet a spravovat CAD data

Pro více informací:

http://www.cadstudio.cz/autodesk360

http://www.cadstudio.cz/autodesk-plm-360-cloud-plm-pro-kazdeho-art1613

Simulace

Nové nástroje pro přípravu modelu na simulaci:

  • Najdi tenké části
  • Vytvoř středovou plochu
  • Vytvoř odsazení od plochy



Inovována podpora vícejádrových procesorů, pro výpočty „síťoviny“ a samotné výpočty se nyní využívají všechna jádra PC



Tooling

Vytvoření virtuálního vtoku, pro rychlou simulaci a návrh bez nutnosti vytvářet komplexní návrh formy

Při přípravě modelu pro Tooling lze využít i povrchová tělesa, plochy lze následně využít pro vytváření záplat a dělících rovin

Umístění vlastního referenčního bodu smrštění, vytvořením vlastního USS – Uživatelského souřadného systému, určíte nový bod smrštění a tento je pak zohledněn při simulaci-výpočtu smrštění



Možnost aktualizovat části formy odděleně, kdy nemusíte při návrhu aktualizovat celou vaši formu ale pouze část, na které pracujete.





Volba sloučit jádra a dutiny do jedné desky



Ostatní

Mračno bodů

Načítání „point cloud“ - mračna bodů ve formátu PCG z 3D scannování, a to do prostředí součástí IPT a sestav IAM. Lze:

  • Snížit/zvýšit hustotu
  • Změnit otočení, měřítko a případně ořezávat
  • Vytvářet na libovolný bod mračna pracovní body a následně pracovní prvky
  • Pokud máte edici Factory Design Suite, lze umístit jeho prvky na mračno



Překladače – translátory

Workflow pro Product Design Suite

Pokud je Inventor nainstalován v rámci balíku Product Design Suite, zpřístupní se příkazy pro převod do formátů aplikací 3DS MAX a Showcase (součástí sad Design Suite)

Nové:

  • CREO import – možnost importu PRT a ASM import je stejný jako u importu dat z ProEngineer
  • JT import – možnost měnit velikost importovaných plošek

Update překladačů:

  • CATIA V5
    • Import: R21
    • Export: R20
  • JT
    • Import/export: verze 9.5
  • Granite
    • Import/export: verze 7.0
  • NX
    • Import: NX8
  • Parasolid
    • Import/export: verze 24
  • Rhino
    • Import: 5.0
  • SolidWorks
    • Import: 2012
  • SAT
    • Export: jen verze 7.0 (verze 4 - 6 není podporována pro export)

Jazykové balíčky

Podpora instalací různých jazykových mutací,

http://www.autodesk.com/inventor-languagepacks



Help

Wiki-help zůstal zachován, nyní je ale snadná instalace lokální (off-line) knihovny nápovědy (123)

http://usa.autodesk.com/adsk/servlet/index?siteID=123112&id=16463987




Viz též helpdesk dokument Novinky Inventoru 2013 (PDF, 2.4MB česky).

Pro nový Inventor 2013 připravujeme i verzi našich populárních Inventor Tools.

Pro další informace prosím kontaktujte CAD Studio.
