22.2.2019
AEC
Autor: Lukas Tunka
[2079x]

Nová BIM knihovna pro české a slovenské projektanty (doplněno)

Obr

Jak už jsme před vánočními svátky avizovali, usilovně pracujeme na úpravách BIM knihovny, kterou Autodesk vydal ve spolupráci s organizací RUG (Revit User Group) v německém jazyce. Jde o neutrální, co do výrobců "agnostickou" univerzální BIM knihovnu. Naším cílem je tuto Revit knihovnu poskytnout zcela zdarma zákazníkům CAD Studia, kompletně v českém jazyce. A nejen to, každou rodinu pečlivě kontrolujeme a veškeré chyby, které detekujeme, opravujeme. Dále se snažíme, aby veškeré rodiny, značky a symboly byly připraveny dle českých a slovenských zvyklostí. V neposlední řadě si necháváme prostor pro doplnění datových struktur, které připravuje Česká agentura pro standardizaci (ČAS) pro blížící se BIM mandát, který by měl v ČR začít platit v roce 2022.

Jednotlivé RFA soubory jsou ke stažení v aktuálním formátu Revit 2019. Názvy některých parametrů jsou úmyslně uvedeny bez české diakritiky, aby došlo ke správnému mapování při případném následném exportu do IFC.

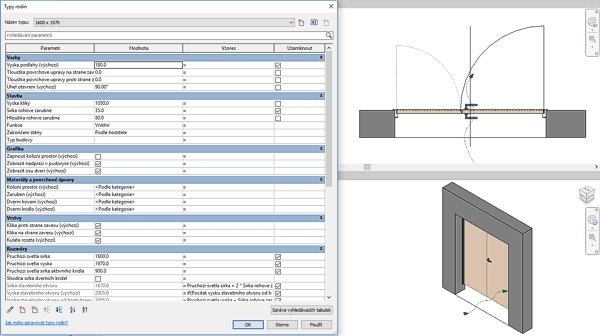

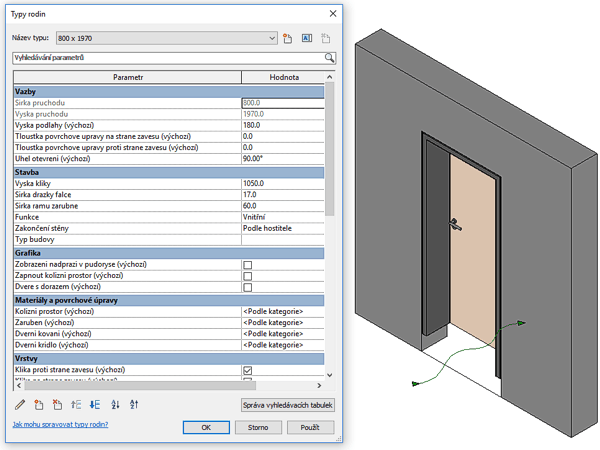

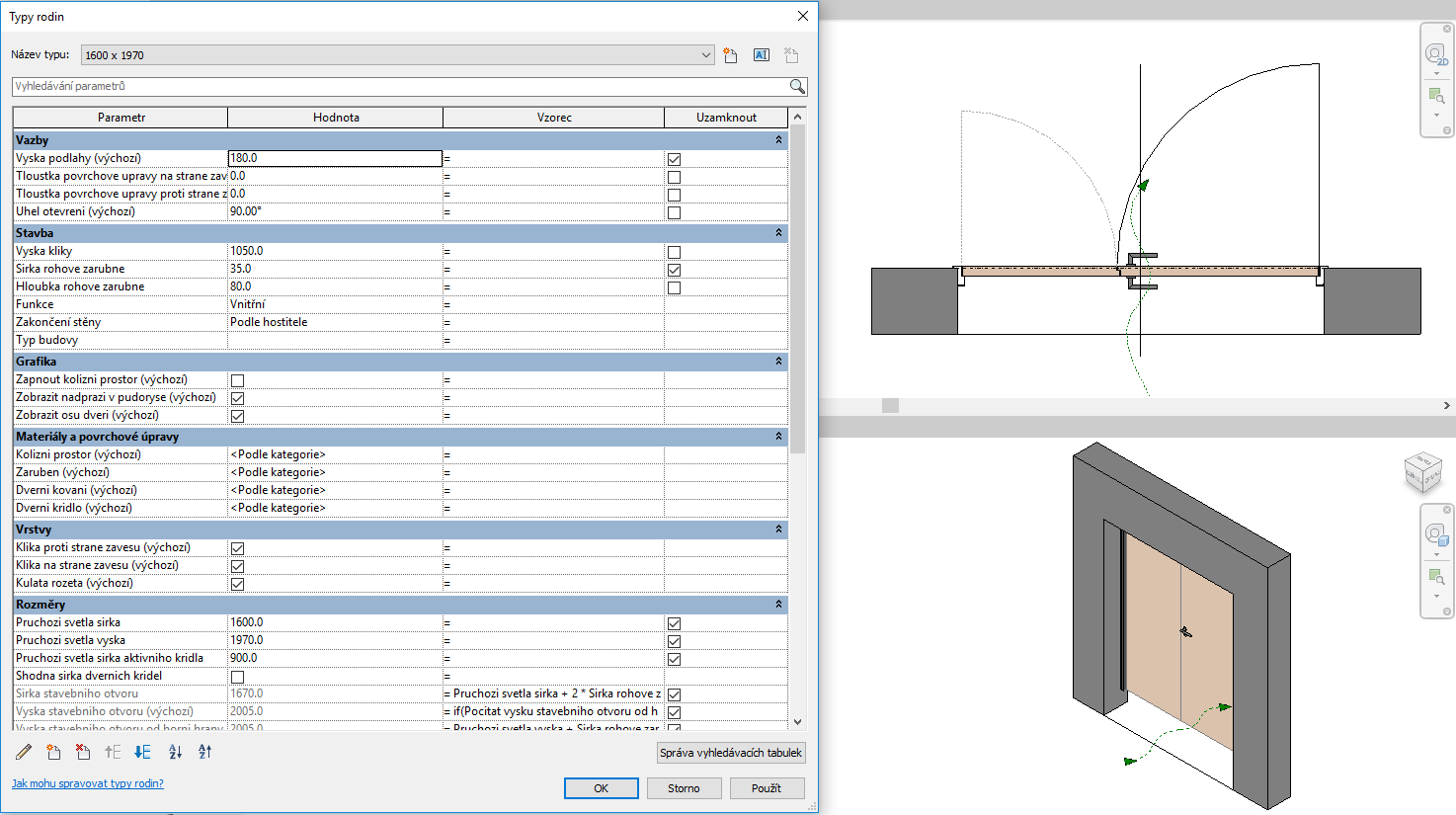

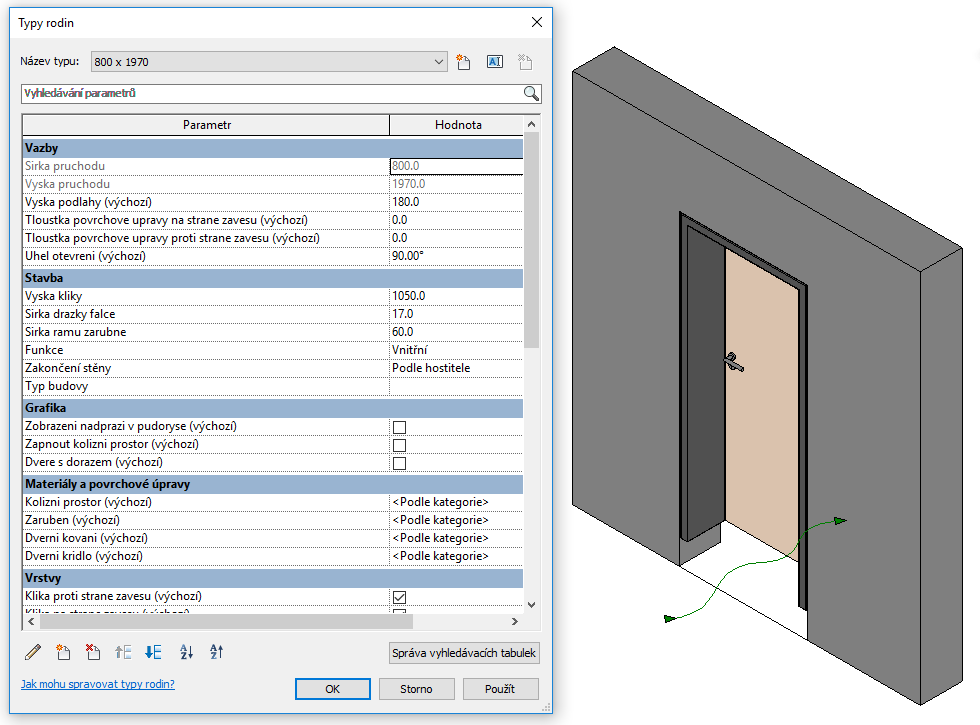

Naše vize je jasná, nabídnout ucelenou BIM knihovnu s několika tisícovkami rodin, která je prověřena projekční praxí a bude splňovat aktuální požadavky chystaného BIM mandátu a zároveň i standardy dle ČSN. Každý týden se pokusíme vydat vždy určitou malou část dané knihovny, proto zůstaňte naladěni a sledujte náš web. Tento týden publikujeme prvních 16 RFA rodin interiérových dveří osazených do různých typů zárubní - jak falcové tak bezfalcové. Dne 22. února byly aktualizovány původní jednokřídlé dveře (parametry, dle připomínek uživatelů) a bylo doplněno 16 variant parametrických dvoukřídlých dveří.

Dveře
Dveře

Rodiny v sobě mají tři úrovně podrobnosti, otvor pro konstrukční návrh a střední zobrazení pro stavební dokumentaci a jemné zobrazení pro projekt interiéru a vizualizaci. Jsou připraveny pro rozšíření o další metadata.

O dalších rozšířeních této knihovny budeme informovat na našem blogu NaZdi.

Aktuální sortiment rodiny RUG-CADstudio najdete ke stažení (jako ZIP archiv nebo jednotlivě) na portálech:

helpdesk.cadstudio.cz a www.cadforum.cz/catalog
