Byl uveden AutoCAD Plant 3D 2019

Obr

Byla uvolněna nová verze potrubní aplikace AutoCAD Plant 3D 2019. Ta obsahuje i funkce AutoCADu P&ID 2019. Od verze 2019 je Plant 3D součástí sjednocené nabídky "One AutoCAD" a je tak k dispozici všem předplatitelům AutoCADu, stejně tak jako předplatitelům všech oborových sad Design Suite a Collection řady 2019. Novinky verze Plant 3D 2019 jsou zaměřené na oblast spolupráce – sdílení projektů v cloudu, snazší správa projektů, vylepšení Spec Editoru a izometrií. Součástí novinek jsou jako obvykle i rozšíření z předchozí verze 2018.1.

Ze zajímavých funkcí vybíráme tyto:

Project Recycle Bin

Přestože tato novinka byla uvedena již ve verzi 2018.1.1, ne všichni uživatelé Plantu o ní vědí. Pokud odstraníte z projektu výkres, přesune se automaticky do adresáře projektu s názvem „Project Recycle Bin“ . Odstraněný výkres bude mít nový název ve formátu:

původní název výkresu_uživatel_datum_čas.dwg

Plant2019

Sdílení projektů v BIM 360 Team/Docs

Loňskou novinkou byla možnost spolupráce v týmu na projektu pomocí služby BIM 360 Team. Vylepšením ve verzi 2018.1 je možnost vrátit zpět vydaný výkres (Undo Check Out). To se hodí v situacích, kdy uživatel zapomněl zařadit zpět do cloudu vydaný soubor a odjel například na dovolenou.

Plant2019

Při přístupu do nastavení projektu je možné si zvolit, zda nastavení projektu otevřít je pro čtení nebo ho rovnou vydat. Pokud se zvolí volba pro čtení (read-only), zůstane nastavení přístupné i pro ostatní uživatele.

Plant2019

Po provedení změn v nastavení projektu je pak možné přímo z dialogu pro nastavení projektu provést jeho vydání.

Plant2019

Izometrie

Další novinkou je podpora instrumentů. Při vložení do trasy přebírají automaticky potrubní třídu definovanou u trasy a nová definice kódu SKEY pro instrumenty zlepšila jejich grafické podání na izometrii.

V pokročilém nastavení izometrie lze kromě polohy přepsat i výškovou souřadnici:

Plant2019

Spec Editor

Další, uživateli požadované vylepšení, je podpora kompletního exportu ze Spec Editoru do Excelu. Do Excelu se již nyní zapíší veškerá data včetně informací o všech portech. Zároveň jsou kvůli přehlednosti rozděleny jednotlivé typy dílů do samostatných listů:

Plant2019

Vylepšení ovládání ventilů

V předchozích verzích bylo možné u ovládání ventilu zadat jen typ ovládání, šířku a výšku. Rozměry ovládání, které byly k dispozici v katalogu, se nezobrazovaly v projektu a uživatelé je tak nemohli měnit.

Nyní jsou rozměry ovládání ventilu dostupné v paletě vlastností, jak pro ovládání vytvořené v katalogu, tak pro ovládání vytvořené jako uživatelský prvek (Custom part). Předchozí parametry „Height“ a „Width“ jsou nyní skryté.

Redukovaný T kus s popisem všech portů

Na isometrii se v předchozích verzích popisovalo a vykazovalo redukované T, které mělo 3 různé rozměry, jen pomocí 2 rozměrů. Nyní je možné si zvolit, zda chcete zobrazit na izometrii všechny porty nebo jen dva.

V isoconfig.xml v uzlu “Themes > Theme (name = Default) > Annotations” je tag “ShowAllPortSizes”. Výchozí nastavení je na “False”. Nastavením na “True” povolíte zobrazení informací o všech 3 portech.

Drobná vylepšení

Upravené dialogy pro seznam hodnot:

Dialog ve verzi 2018Dialog ve verzi 2019
Plant2019Plant2019

Vícenásobný výběr tras při generování izometrie

Plant 3D nyní umožňuje vybrat pomocí klávesy SHIFT více tras v jednom kroku pro tvorbu izometrií. V předchozích verzích bylo nutné provést výběr více tras postupný zatrháváním, což při větším množství tras zdržovalo.

Odstranění sdílení katalogů přes A360

V nastavení projektu byla zrušena možnost sdílet katalogy přes A360. Nyní je možné využít Autodesk Drive.

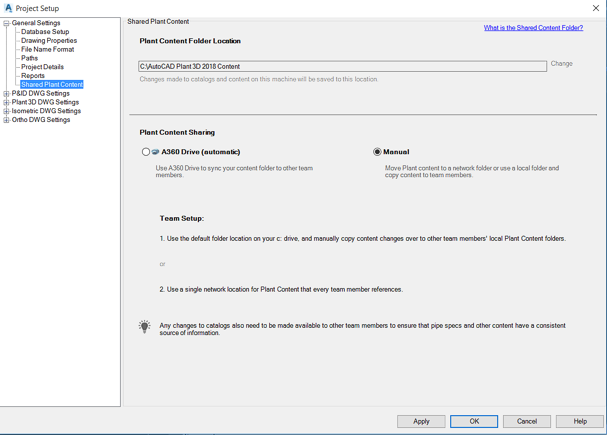

Nastavení sdílení ve verzi 2018
Plant2019
Nastavení sdílení ve verzi 2019
Plant2019

Seznam provedených oprav ve verzi 2019:

  • PLANT-14263: Missing cross dimension in iso drawing
  • PLANT-16171: Assigned Comment value to 1st support will populate to other same type of support
  • PLANT-15854: In certain situations, support attributes appear on the iso on the wrong element
  • PLANT-16211: Don't override empty attribute from Materials in PCF
  • PLANT-14361: Angle valve tag displayed twice on Isometrics
  • PLANT-16152: MPV valve tag display multi times
  • PLANT-14807: Stanchion support placed on pipe bend splits isometric drawing
  • PLANT-12981: Missing continuation message when the connected pipe is an existing pipe
  • PLANT-12993: The different line number existing line generated in current iso drawing
  • PLANT-14022: In "Create Production ISO" dialog box, DWG filter is not working if line number having "Cap" difference
  • PLANT-14298: Iso dimensions to back of flange on fixed length pipe with flanges
  • PLANT-13049: Resistoflex flanges are drawn on top of each other
  • PLANT-16209: Iso drawings only account a few space in paper space causing same issue in LMV
  • PLANT-16265: Pipe need stretch when pipe supports are crowed on pipeline
  • PLANT-15446: "No selected parts for ISO" will pop up when the pipe line is removed
  • PLANT-16334: Bill of material from ortho drawing disappears, after clicking on "Update Bill of materials."
  • PLANT-15846: select the only search result of a folder will make the entire folder to be select after cancel search
  • PLANT-14793: unhandled exception when editing spec selection list in spec driven P&ID project


Zákazníci s plánem údržby (maintenance) nebo pronájmem (subscription) si mohou nový AutoCAD Plant 3D 2019 stáhnout ze svého účtu Autodesk Account. Pro nové uživatele je Plant 3D k dispozici formou subscription sjednoceného AutoCADu 2019 - viz CAD eShop nebo kontaktujte CAD Studio.
