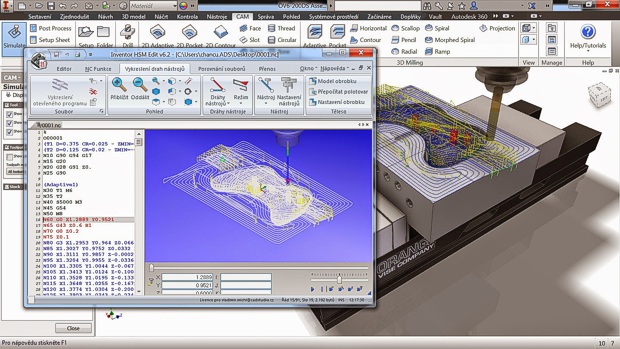

CAM aplikace Autodesk využívající jednotné jádro "HSM" (high-speed milling), tedy Autodesk Inventor CAM (dříve Inventor HSM), Fusion 360, HSMWorks, i pro PowerMill a FeatureCAM jsou dodávány se širokou škálou postprocesorů umožňujících generovat optimalizovaný NC-kód pro konkrétní obráběcí stroje, resp. jejich řídicí systémy. Jejich aktuální přehled pro HSM najdete zde popř. aktualizace zde (viz též blog). Tyto postprocesory jsou připraveny jako univerzální. Pro konkrétní obráběcí stroj, ať se jedná o dvouosý soustruh či pětiosé centrum, je nutno tyto univerzální postprocesory odladit (přeprogramovat) dle strojového vybavení daného stroje a nastavení jeho řídicího systému.
Další postprocesory lze tvořit i uživatelsky, a to formou konfiguračních skriptů připravených v jazyce JavaScript (soubory .cps). Nedoporučujeme však nezkušeným uživatelům provádět úpravy kódu postprocesoru bez znalostí všech funkcí a metod, pomocí kterých postprocesor vytváří NC-kód. V případě, že postprocesor není k danému stroji odladěný, nebude stroj využíván plnohodnotně, bude docházet k navyšování výrobního času z důvodu ručních oprav NC-kódu přímo na stroji, v nejhorším případě může dojít k poškození stroje.
Firma CAD Studio má dlouholeté zkušenosti s tvorbou a laděním postprocesorů na míru dle zákaznických požadavků, pro konkrétní obráběcí stroje zákazníka respektující jejich řídicí systémy, dostupné funkce a strojní vybavení CNC stroje. Zpracováváme postprocesory pro řídicí systémy od nejznámějších i téměř neznámých dodavatelů.
Proces přípravy postprocesoru u naší společností začíná již v počátcích úvodními konzultacemi se zákazníkem o potřebných technologiích, které mají být na stroji používány, komunikací s dodavatelem obráběcího stroje a zajištěním všech potřebných podkladů, jakými jsou strojní manuály nebo ověřené NC-kódy. Během přípravy postprocesoru dle dostupných podkladů čerpáme také z vlastních znalostí o obráběcích strojích, případně vedeme konzultace s dodavatelem CNC stroje o dostupných funkcích a možnostech konkrétního CNC stroje.
Následující fází je odladění postprocesoru přímo na stroji se součinností zákazníka, kdy je NC-kód testován na potřebných obráběcích technologiích a je přizpůsobován na míru danému stroji a dalším požadavkům obsluhy stroje a CAM programátorů. Součástmi našich postprocesorů mohou být strojní časy v NC-kódech a další potřebné informace o právě obráběné součástce a použitých nástrojích, parametrické posuvy strojů, bezpečné odjezdy a rovnání rotačních stolů nebo hlav u pětiosých strojů, podprogramy, vrtací cykly, cykly obrobkových a nástrojových sond, atd.
Po předání postprocesoru zákazníkovi následuje testovací období postprocesoru, kdy je postprocesor v případě potřeby dále drobně upravován a doplňován. Toto testovací období zpravidla nepřesahuje 2 měsíce a jsme během něj v úzkém kontaktu se zákazníkem.
Postprocesor pro stroj | Řídicí systém | Rozsahy stroje - kinematika | Aktualizace |
---|---|---|---|
SYNTEC6MA | WINCNC | Tříosá vertikální | 11/2014 |
EMCO Müller | Fanuc | Soustruh s poháněnými nástroji a protivřetenem | 10/2014 |
Fanuc | Tříosá vertikální | 6/2015 | |
Kovosvit MCV | Heidenhain iTNC530 | Tříosá s děličkou | 11/2014 |
AZK HWT E-442 CNC TROLL | Comets | Pětiosá s kolébkou a natáčecím stolem | 8/2016 |
Mazak | Mazak | Soustruh | 1/2017 |
Leadwell | Fanuc | Pětiosá kolébka se sondou Renishaw | 1/2016 |
Leadwell | Fanuc | Tříosá + sonda Renishaw | 7/2017 |
Kovosvit MCV 1000 5AX | Heidenhain iTNC530 | Pětiosá s kolébkou a natáčecím stolem | 11/2014 |
Kovosvit MCV 750 | Heidenhain iTNC530 | Tříosá vertikální | 9/2015 |
DMG Mori HSC 100 | Heidenhain | Pětiosá - naklápěcí vřeteno, otočný stůl | 8/2016 |
Haas UMC-750 | Haas | Pětiosá | 10/2017 |
Heidenhain iTNC530 | Tříosá s děličkou - 4. osa | 9/2017 | |
MCFV 1680 | Heidenhain iTNC530 | Tříosá vertikální | 3/2017 |
Kovosvit MCV 1270 Speed | Heidenhain iTNC530 | Tříosá vertikální | 7/2017 |

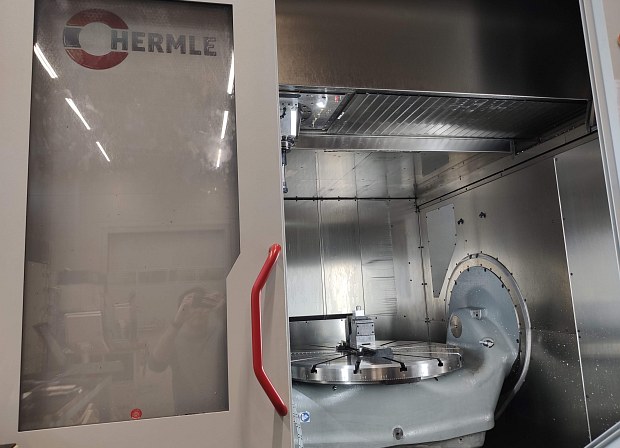

Hermle C400 | Heidenhain TNC640 | Pětiosá s kolébkou a natáčecím stolem | 10/2017 |
Dmg Mori DMU 50 ecoline | Heidenhain TNC620 | Pětiosá s kolébkou a natáčecím stolem | 4/2018 |
AXA UPFZ-50 | Heidenhain TNC640 | Pětiosá portálka | 12/2017 |
Kovosvit MCV | Heidenhain iTNC530 | Tříosá vertikální | 5/2017 |
Kovosvit MCV Quick | Heidenhain iTNC530 | Tříosá s děličkou - 4. osa | 9/2017 |
HYUNDAI F500Plus | Fanuc | Tříosá vertikální | 4/2017 |

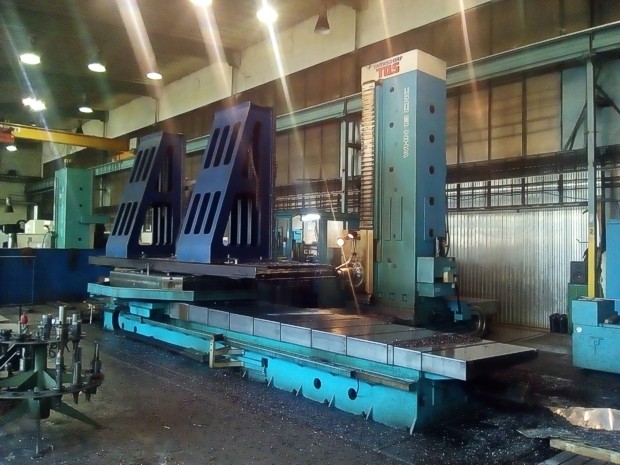

TOS Varnsdorf VHN 13 CNC | Heidenhain iTNC530 | Horizontka | 12/2016 |
HYUNDAI F650/50 | Fanuc | Tříosá vertikální | 6/2017 |
Leadwell | Fanuc | Tříosá s děličkou - 4. osa | 8/2017 |
Datron M8 Cube | Datron | Tříosá s děličkou - 4. osa | 10/2017 |
Style BT1500 | Style Control | Tříosá vertikální | 11/2017 |
CNC Router Numco (Čína) | Neznámý | Frézka stolní | 8/2017 |
Maka MK7S | BWO 900 | Pětiosá - naklápěcí vřeteno | 11/2017 |
Mitsubishi | Tříosá vertikální | 1/2018 | |
Heidenhain iTNC530 | Portálka | 3/2018 | |
Heidenhain iTNC530 | Horizontka | 5/2018 | |
DOOSAN DNM400A | Fanuc | Tříosá vertikální | 7/2018 |
Kovosvit MCV 1016 Quick | Heidenhain iTNC530 | Tříosá vertikální | 7/2018 |
Kovosvit MCV 754 | Heidenhain iTNC530 | Tříosá s děličkou - 4. osa | 7/2018 |
CNC Konečný | Comets | Tříosá vertikální | 8/2018 |
HURCO VMX42i | WinMax | Pětiosá | 9/2018 |
Soustruh TMX10MYi | WinMax | Soustruh | 9/2018 |
Numco | Armote | Tříosá vertikální | 10/2018 |
Sieg | Armote | Soustruh | 10/2018 |
Datron M8 Cube | Datron | Tříosá vertikální | 10/2018 |
DOOSAN DNM400A | Fanuc | Tříosá vertikální | 10/2018 |
Mazak 530C | Mazak | Tříosá s děličkou - 4. osa | 10/2018 |
AP MultiCAM | MultiCAM | Router | 10/2018 |
LaserComb2D | LaserComb | Laser 2D | 10/2018 |
TOS Varnsdorf VHN 13 CNC | Mefi | Horizontka | 10/2018 |
TOS Varnsdorf VHN 13 CNC | Heidenhain iTNC530 | Horizontka | 10/2018 |
Kovosvit MCV 1016 Quick | Heidenhain iTNC530 | Tříosá vertikální | 10/2018 |
Heidenhain iTNC530 | Tříosá vertikální | 10/2018 | |
Kovosvit MCV 1016 Quick | Heidenhain iTNC530 | Tříosá vertikální | 10/2018 |

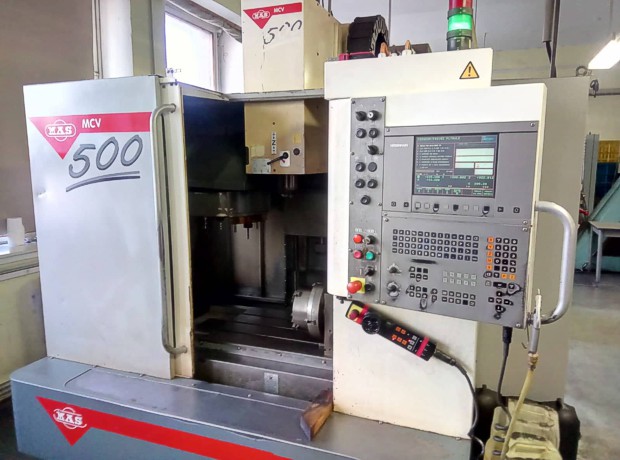

Kovosvit MCV 500 | Heidenhain TNC426 | Tříosá vertikální | 10/2018 |
Colinbus | Stolní router | 10/2018 | |
Mach3 | Stolní frézka tříosá vertikální | 10/2018 | |
Fanuc Robodrill | Fanuc | Tříosá vertikální | 10/2018 |
Haas ST20 | Haas | Soustruh s poháněnými nástroji | 10/2018 |
Kovosvit MCV 500 | Heidenhain TNC426 | Tříosá s děličkou - 4. osa | 10/2018 |
Macmatic VMC 1685 | Fanuc | Tříosá s děličkou - 4. osa | 10/2018 |
Kovosvit MCV 500 | Heidenhain iTNC530 | Tříosá vertikální | 10/2018 |
TinyG | Stolní frézka tříosá + 4. osa | 10/2018 | |
DMG MORI 260 DMF | Heidenhain iTNC530 | Pětiosá | 10/2018 |
HWACHEON 300 Hi-TECH | Fanuc | Soustruh s poháněnými nástroji a protivřetenem | 10/2018 |
HWACHEON VESTA 600 | Heidenhain iTNC530 | Tříosá vertikální | 10/2018 |
Kovosvit MCV 800 | Heidenhain iTNC530 | Tříosá vertikální | 10/2018 |
Kovosvit MCV 1000 | Heidenhain iTNC530 | Tříosá vertikální | 10/2018 |
Kovosvit MCV 1016 Quick | Heidenhain iTNC530 | Tříosá vertikální | 10/2018 |
Kovosvit MCV SPEED 5AX | Heidenhain iTNC530 | Pětiosá s kolébkou a natáčecím stolem | 10/2018 |
KIA Turn SKT 25 | Fanuc | Soustruh | 11/2018 |
Dmg Mori DMU 50 ecoline | Heidenhain iTNC530 | Pětiosá | 11/2018 |
DOOSAN DNM500 II | Fanuc | Tříosá vertikální | 12/2018 |
HURCO TMX8 MYSi | Winmax | Soustruh s poháněnými nástroji a protivřetenem | 12/2018 |
Fanuc Robodrill | Fanuc | Tříosá vertikální | 1/2019 |
CNC Router 6040Z | Mach3 | Tříosá s děličkou - 4. osa | 2/2019 |
SCM Accord SX 25 | Xilog | Pětiosá | 3/2019 |
DMG Mori CMX 50 U | Heidenhain TNC620 | Pětiosá | 3/2019 |
Biglia B750Y | Fanuc | Soustruh s poháněnými nástroji | 3/2019 |
Masturn 550i | Heidenhain | Soustruh | 3/2019 |
Hermle C650 | Heidenhain TNC640 | Pětiosá s kolébkou a natáčecím stolem | 4/2019 |
Emco Turn 45 | Fanuc | Soustruh s poháněnými nástroji | 4/2019 |
Emco Turn 65 | Fanuc | Soustruh s poháněnými nástroji | 4/2019 |
Kovosvit MCV 1270 | Heidenhain iTNC530 | Tříosá vertikální | 4/2019 |
Biglia B465T2Y | Fanuc | Soustruh s poháněnými nástroji a protivřetenem | 5/2019 |
Mazak VTC 820 | Mazatrol | Tříosá vertikální | 5/2019 |
Mazak VTC 410A | Mazatrol | Tříosá vertikální | 5/2019 |
Chiron FZ15W | Sinumerik 840D | Tříosá vertikální | 5/2019 |
TOS FUEQ 125 | Heidenhain iTNC530 | Horizontka | 9/2019 |
Fermat WD160 | Heidenhain TNC640 | Horizontka | 10/2019 |
Kovosvit MCV 750 | Heidenhain iTNC530 | Tříosá vertikální | 10/2019 |
Tajmac 1260 | Siemens 840D | Tříosá vertikální | 10/2019 |
TOS Varnsdorf VHN 13 CNC | Mefi | Horizontka | 11/2019 |
Tajmac TCH 500 | Siemens 840D | Soustruh 2 osy | 12/2019 |
AquaCut 3001 Asper | Vodní paprsek | 1/2020 | |
TOS Varnsdorf VHN 13 CNC | Horizontka | 1/2020 |
Postprocesor můžete přidat do nabídky vašeho CAM programu doplněním .cps souboru do složky dle Tipu 9854 na CADforum.cz.
Některé postprocesory jsou bezplatným bonusem pro zákazníky firmy CAD Studio k CAM produktům Autodesk zakoupeným u firmy CAD Studio. Většina specializovaných postprocesorů je realizována zakázkovým vývojem. Kontaktujte CAD Studio pro přípravu nebo úpravu postprocesoru pro váš CNC obráběcí stroj. Pro zrychlení celého procesu dodání postprocesoru nám prosím uveďte výrobce a typ CNC stroje, výrobce a typ řídicího systému a strojní osy (X,Y,Z,W,A,B,C,…).
Příklad - Rozšířený postprocesor Heidenhein (iTNC 530, TNC 620 a TNC 640) - viz CAD eShop
