Dopravní značení CAD Studio - Dopravní značení (DIO)

Dopravní značky pro vyšší produktivitu projektování DO a DIO v AutoCADu



Dopravní značení 3.1

Palety dopravního značení 3.0 - svislé Knihovna "CADstudio Dopravní značení" je kolekce dynamických bloků dopravního značení pro AutoCAD a AutoCAD LT (2008 a výše), která je určena primárně pro projektanty dopravních staveb. Dynamické bloky značně zjednoduší a urychlí proces vkládání jednotlivých dopravních značek především v projektech dopravního značení, dopravního omezení, pasportech, DIO a podobně.

Knihovna obsahuje:

  • Barevné svislé dopravní značení (návrh)
  • Svislé dopravní značení ve stupních šedi (stávající)
  • Zvýrazněné značky (na retroreflexním podkladu)
  • Dopravní zařízení
  • Doplňkové piktogramy použitelné ve značení
  • Vybrané vodorovné dopravní značení
  • Symboly pro návrh SSZ
  • Přehled aktuálního SDZ a VDZ pro vytištění na A3 (volně k dispozici)

Knihovna obsahuje veškeré svislé dopravní značení a piktogramy dle vyhlášky č. 294/2015 Sb. a vyhlášky č. 84/2016 Sb. (vzhled dopravního značení plně odpovídá vyhlášce, starší verze knihovny zahrnovaly také vyhlášku MD č.30/2001 Sb. včetně doplnění nových značek podle vyhlášky č. 91/2009 Sb.).


Základní vlastnosti

Základní vlastnosti bloků knihovny:

  • Dynamické AutoCAD bloky s automatickým měřítkem
  • Připravené standardní kombinace svislého dopravního značení (dodatkové tabulky apod.)
  • Se sloupkem / bez sloupku
  • Pružná odkazová čára na značku
  • Popis DZ s vlastním uzlem a hladinou
  • Textový obsah značek formou atributů (rychlost, směr, vzdálenost)
  • Automatické zarovnání bloku podle entity (např. dle obruby)
  • Bílé pozadí značky ve vlastní hladině
  • Vkládání přes modifikovatelné palety nástrojů

Výhody aplikace CADstudio Dopravní značení oproti jiným produktům:

  • Trvalá licence: Vzhledem k poměrně velké stálosti vyhlášek týkající se dopravního značení v ČR je tento produkt možné zakoupit jako stálou licenci. Případné aktualizace se pak řeší upgradem licence za výhodnějších podmínek či pomocí drobných stáhnutelných oprav.
  • Kompatibilní s AutoCAD LT: Pro naši aplikaci není třeba drahou CAD licenci. Stačí vám licence levného AutoCAD LT a netřeba si pořizovat dražší vertikální nadstavby jako je Civil 3D.
  • Aplikace využívá standardní palety programu AutoCAD se standardním ovládáním.
  • Značky (VDZ) umisťované podél komunikace lze automaticky natáčet k okraji komunikace.

Novinky verze 3.1

  • Doplněny nové značky dle vyhlášky č. 84/2016 Sb.
  • Opraveny drobné chyby předchozí verze

Novinky verze 3.0

  • Doplnění nových značek dle vyhlášky č. 294/2015 Sb.
  • Přejmenování a přeskupení značek dle vyhlášky č. 294/2015 Sb.
  • Přidání všech piktogramů dle vyhlášky
  • Zrušené značky ponechány ve zvláštní sekci
  • Opravy některých bloků, doplnění funkcí a kombinací značek, např.
    • Doplnění výstražného světla ke značce A15 (Práce)
    • Úprava tvaru směrovacích desek (Z4)
    • Dopravní zařízení i bez sloupku (prostorově úspornější)
    • Doplnění univerzálních prázdných značek
    • Převrácená varianta značky C10 (Stezka pro chodce a cyklisty)
    • Více značek na retroreflexním podkladu
    • Směrové sloupky a balisety
    • a další...

Ukázky značek

Příklady dalších palet dodávaných z knihovnou a ukázky komplexních dynamických vlastností bloků knihovny:

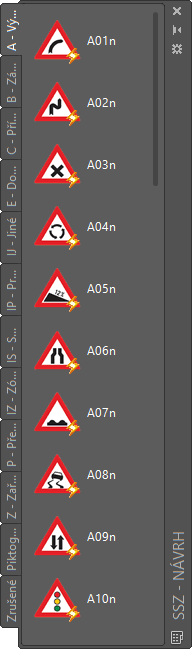

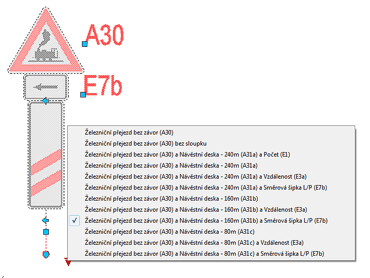

Palety dopravního značení - vodorovné Palety dopravního značení - SSZ Dynamický blok dopravního značení - blok má řadu parametrů Dynamický blok dopravního značení

Ukázkový výkres z knihovny "CADstudio Dopravní značení 3.0" si můžete stáhnout v Katalogu bloků DemoDZ3.0

Použití knihovny značek DZ 3.0 „naživo“ je možné shlédnout zde:


Plakát PDF ke stažení:

DZ 3.0

Podle požadavků jsme schopni stávající knihovnu doplnit o světelné signály, proměnlivé dopravní značení, vlastní symboly apod.


Problémy


Případné dotazy a problémy zasílejte na adresu: support@cadstudio.cz.

Případné dotazy k vývoji zakázkových aplikací pro AutoCAD, Inventor a Revit zasílejte na adresu: info@cadstudio.cz.


Objednávka


Komerční verzi aplikace si můžete zakoupit online (trvalá licence) - KOUPIT

Informujte se také na zvýhodněné ceny DZ 3.x s AutoCADem, s Civil3D nebo AutoCADem LT.
