Alias PSISOGEN

Automatický generátor izometrických výkresů potrubních systémů


CAD Studio a.s. je autorizovaným partnerem pro podporu a prodej aplikace ISOGEN v ČR.

Co je ISOGEN

ISOGEN - automatický generátor izometrických výkresů potrubních technologií, průmyslový standard pro navrhování potrubních systémů, tvorbu izometrických výkresů, schémat, kusovníků.

ISOGEN - potrubí

V tomto oboru jde o nejrozšířenější software, který se stal de facto průmyslovým standardem. Vyvinula jej firma Alias Ltd., která byla zakoupena firmou Intergraph. Autodesk uzavřel dlouhodobou OEM smlouvu o licencování technologie Isogen do aplikace AutoCAD Plant 3D.

ISOGEN je označení pro softwarové jádro, které běží v rámci jiné hostující návrhové aplikace. Může být integrován do jiné aplikace pro potrubní systémy jako OEM software, v tom případě využívá grafické uživatelské rozhraní hostitelské aplikace. Pro samostatné použití se dodává jako tzv. ISOGEN Personal, sestávající z modulů I-Run a I-Serve.

PCF
Vstupem pro ISOGEN jsou soubory PCF (Piping Component File), které lze exportovat z CAD návrhových systémů, jako je např. Autodesk Inventor či AutoCAD Plant 3D. Soubor PCF obsahuje 3D geometrii a informace o komponentách tvořící potrubní systémy. Isometrický návrh vytvořený ISOGENem jsou úseky potrubí bez měřítka, zobrazené na list papíru tak, aby daly co nejlepší představu o potrubních systémech a jeho návaznost včetně označení úseků a generování kusovníků. Zahrnuje veškeré informace pro výstavbu potrubí přesně tak, jak je očekáváno v praxi, od návrhu až po montáž.

ISOGEN - izometrický výkres

Isogen Isometric

Isogen Isometric je report obsahující velmi detailní konfiguraci pro spojení dat ve výkresech a kusovnících podle každodenních požadavků uživatele. Jsou to např.:

  • kóty
  • pozice
  • oborové symboly (včetně značek např. potravinářské účely)
  • tabulkové výpočty délek úseků potrubí
  • označení svarů
  • podrobný kusovník a rozpiska materiálů

I-Run

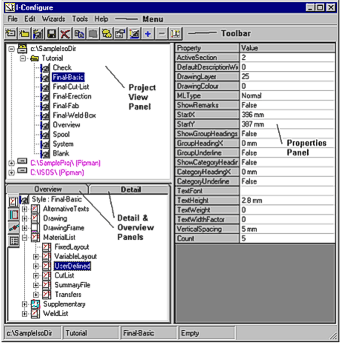

ISOGEN - nastavení I-Configure

I-Run je samostatně běžící aplikace pro uživatele CAD systémů, které neobsahují jádro Isogen, jako je např. Autodesk Inventor Professional nebo Autodesk Inventor Routed Systems, který je schopen návrh potrubí exportovat do souboru PCF. Jde o grafické uživatelské rozhraní pro Personal Isogen. Pomocí I-Run lze:

  • jednotlivě nebo dávkově zpracovat PCF soubory a převést je na izometrické výkresy s kusovníky a dalšími informacemi
  • pomocí nástroje I-Configure nastavit izometrický styl pro výstupní soubory
  • jedním z možných výstupů jsou soubory DWG nebo DXF, pro případné další zpracování v aplikace AutoCAD

Pro koho je ISOGEN určen

ISOGEN je řešením pro profesionály v chemickém, zpracovatelském, potravinářském a jim podobných oborech. Společně s Autodesk Inventorem či AutoCADem Plant 3D získáte nástroj pro navrhování potrubí od počátečního návrhu až po výrobu a montáž podle průmyslového standardu.
