11.11.2016
MFG
Autor
[614x]

Nový Autodesk Fusion 360 Ultimate

TitObr

Autodesk uvádí rozšířenou verzi své CAD/CAM/CAE aplikace Fusion 360. Ta je nyní dostupná ve dvou variantách lišících se rozsahem funkcí, Verze Standard obsahuje veškeré stávající funkce pro modelování a vývoj výrobků. Nová verze Ultimate přidává nové pokročilejší funkce pro vývoj - jednak pokročilejší simulace chování výrobku a jednak CAM funkce pro 4osé a 5osé obrábění. Předplatitelé verze Ultimate také získají 1000 cloud kreditů pro vytváření rychlých a přesných vizualizací a simulací v cloudu.

Konkrétními funkcemi nabízenými ve verzi Ultimate jsou:

  • Pokročilé simulace
    • Simulace vzpěru, typy studií nelineární simulace a simulace událostí
    • Optimalizace tvarů
    • Šroubové spoje, řízení síťování a další vylepšení simulací
  • Výroba
    • 4-osé obrábění: indexované 4-osé obrábění, 4-osé obrábění nabalením
    • 5-osé obrábění: indexované 5-osé, bokem, víceosá kontura, vyklopení nástroje

Cenový rozdíl obou verzí činí cca (ceníkové ceny) 265 €/rok (Standard) a 1320 €/rok (Ultimate) - konkrétní nákupní ceny viz KOUPIT. Studenti, školy, kutilové a začínající firmy mají i nadále Fusion 360 zdarma, a to ve variantě Ultimate. Fusion 360 (Standard) je také součástí Maintenance a Subscription k sadám Product Design Suite (k verzi Ultimate je Fusion360 Ultimate), k sadám Autodesk HSM a k Product Design Collection.

Co nabízí nejnovější Fusion 360?

Simulace

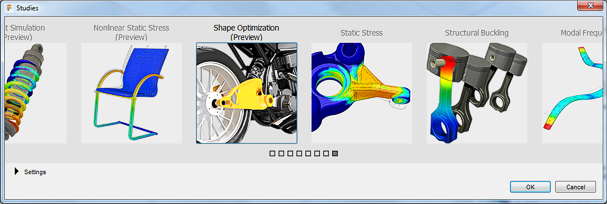

Nejrozsáhlejší novinky nabízí oblast simulací (CAE). Součástí Fusion 360 je nyní Nastran s cloudovým i lokálním řešičem. Sortiment simulačních studií se tak rozšiřuje o další možnosti analýz.

F360

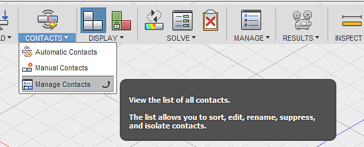

Správu kontaktů, automaticky generovaných pro simulační prostředí z komponentů sestav, nyní zjednodušuje Contact Manager:

F360

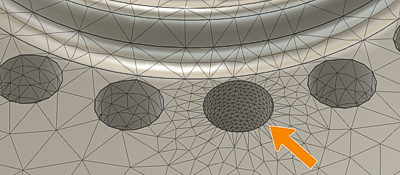

Při vytváření FEM sítě modelu lze nyní řídit přesnost sítě v konkrétních oblastech - můžete tak podle potřeby lokálně zpřesnit detailní výsledky simulace:

F360

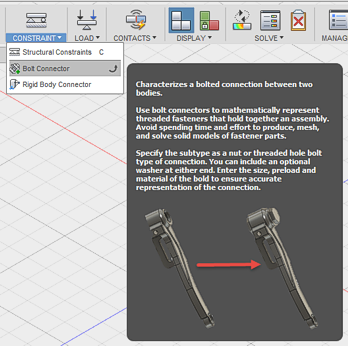

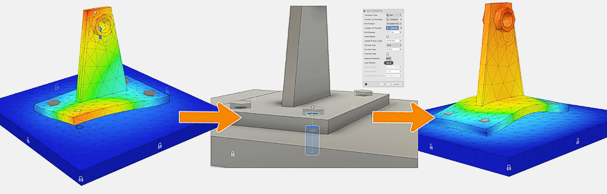

Pro simulace lze využít nový typ vazby - Šroubový spoj.

F360

Můžete tak simulovat chování sešroubovaných komponent:

F360

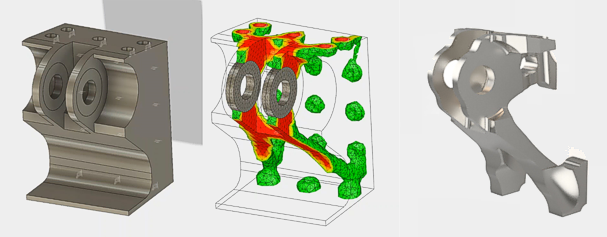

Fusion 360 nově obsahuje (podobně jako Inventor) funkce optimalizace tvarů - nechte si navrhnout funkční odlehčení dílů vašich sestav.

F360

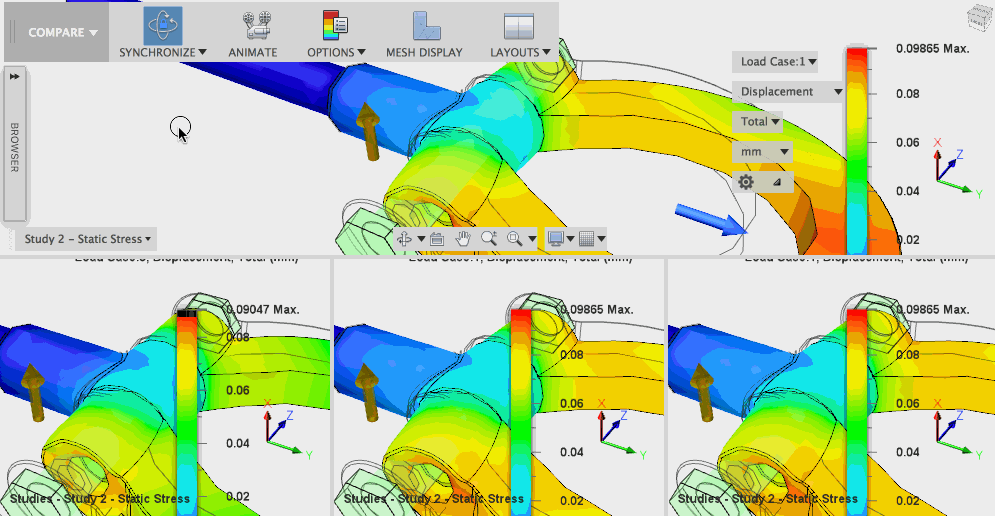

Nyní můžete kombinovat několik studií zatížení najednou a porovnávat jejich výsledky:

F360

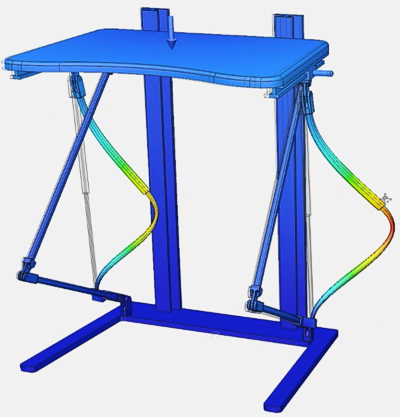

Simulace vzpěru - kolik přátel unesou nohy stolu, ale i vážnější simulace štíhlých konstrukčních prvků:

F360

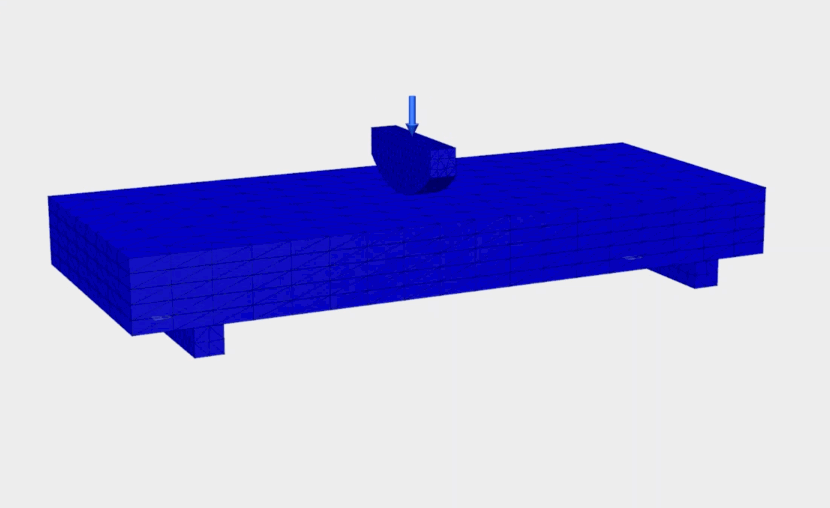

Díky Nastranu mají nyní uživatelé Fusion 360 k dispozici i explicitní řešič umožňující efektivně simulovat rychlé dynamické děje s časově proměnlivým zatížením, jako jsou např. pádové zkoušky nebo průstřely. Nový cloudový řešič je navíc schopen simulovat i porušení materiálu, pokud jsou v průběhu simulace pro určité elementy sítě splněna kritéria porušení.

F360

Další důležitou simulační novinkou jsou studie nelineárního statického zatížení konstrukcí.

Všechny typy simulačních studií nově nabízejí videocvičení, která vás provedou nastavením a výpočtem simulace.


Výroba - CAM, HSM

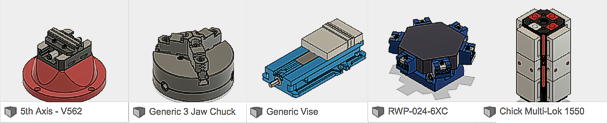

Z datového panelu (Samples > CAM Samples > Workholding) nyní můžete využít několik předdefinovaných typů upnutí: sklíčidla, svěráky, otočné stoly, totemy apod.

F360

Knihovna obsahuje několik nových typů obráběcích nástrojů.

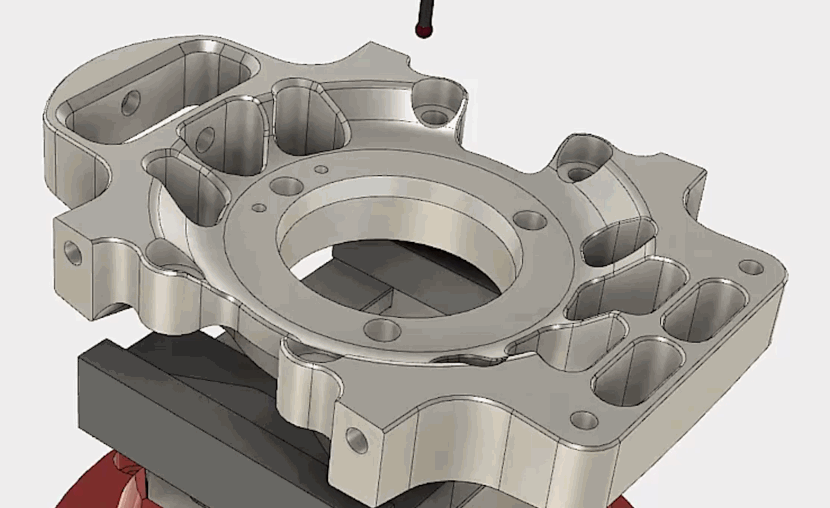

Pro kontrolu průběhu obrábění lze využít některou z nabízených sond - WCS Probe:

F360

Nové 4-osé indexované obrábění a nabalení. Indexování všech dostupných vrtacích cyklů a frézovacích strategií a plynulé čtyřosé frézování obalením 2,5D frézovacích strategií.

Nové 5-osé obrábění bokem.

Nové víceosé konturové obrábění.

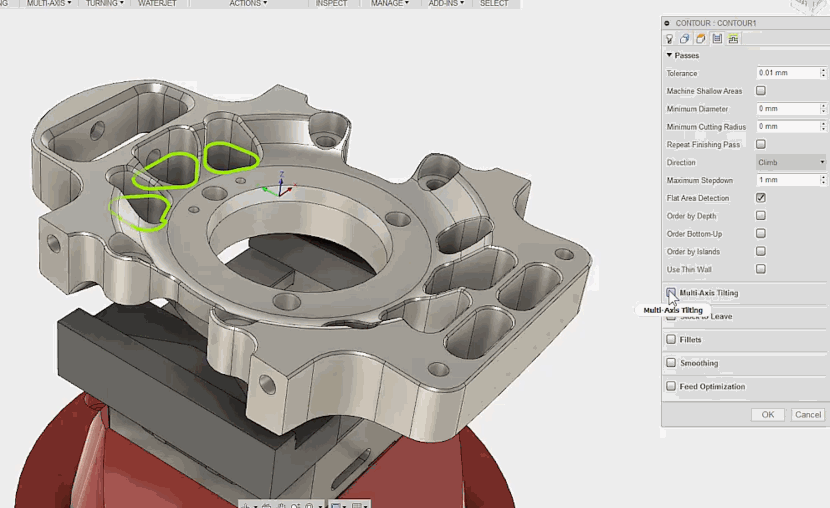

Nové 5-osé vyklopení nástroje u 3D kontur:

F360

2D výkres

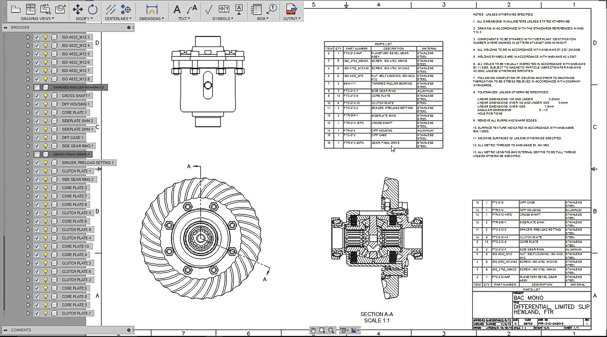

V prostředí výkresů lze nyní spravovat výkresové pohledy pomocí browseru. Můžete tak snáze vytvářet listy s několika pohledy a volit, které komponenty se mají zobrazovat v kterém pohledu - ovládáte je ze stromu prohlížeče podobně jako v modelovacím prostředí.

F360

Kusovníky lze nyní exportovat do CSV souborů - např. do Excelu.


Další vylepšení

Nový Fusion 360 obsahuje i další vylepšení modelování, kótování, uživatelského prostředí, API a opravy několika chyb.

Pro sdílení návrhů ve Fusion 360 Team lze nyní definovat nové oprávnění "Viewer" (jen prohlížení).

Fusion 360 pro Mac již nepodporuje Mac OS X 10.9, pouze verzi 10.10 a vyšší (včetně 10.12 Sierra).


Další informace, videa a download na Autodesk Fusion 360
