Novinky konstrukční BIM aplikace Revit Structure 2015

Tento článek archivu může obsahovat zastaralé informace - je již více (10) roků starý !
Obr

Nová verze BIM aplikace Autodesk Revit Structure 2015 pro projektování stavebních konstrukcí přináší větší množství zajímavých novinek. Revit Structure integruje tvorbu a analýzu modelu konstrukce budovy a umožňuje je oboustranně propojit s programy pro provádění statických a dynamických výpočtů budov. Jeho funkce i BIM data navazují na sesterské aplikace Revit Architecture a Revit MEP (TZB). Revit Structure je také součástí projekční sady Autodesk Building Design Suite.


Významné novinky

Možnost vyztužení součástí - součásti mohou nově hostovat výztuž:

Výztuž

Zásadní rozšíření reprezentace výztuží v pohledu, možnost skrývání a zobrazování prutů. Rozšíření možností popisů prutů - seskupování, řazení a aktualizace popisek:

Výztuže

Na záložce Konstrukce přibyla v panelu Výztuž funkce Umístit svařovanou síť:

Svařovaná síť

V nastavení výztuže na pásu karet Konstrukce v panelu Výztuž je možné nově nastavit posloupnost číslování výztuže a svařovaných sítí (Čísla výztuží):

Čísla výztuží
Čísla výztuží - reinforcement

V dialogu pro nastavení výztuže na pásu karet Konstrukce v panelu Výztuž je nově možnost nastavit styl prezentace zobrazení pro sady prutů:

Sady prutů

Rozšíření funkcí pro definici umístění profilů a připojení profilů (kontextový pás karet ocelového profilu)

  • Možnost změnit a obnovit referenci (vzdálenost odsazení) pomocí uzlových bodů nebo grafickým výběrem reference
  • Nově přibyla možnost definovat Body zarovnání graficky, výběrem osy zarovnání
  • Rozšíření funkce pro odsazení nosníku ve směru Y a Z
Odsazení

Obnovení reference připojení nosníků:

Reference

Po výběru nosníku lze graficky vybírat osu zarovnání nosníku na čáru umístění:

Zarovnání nosníku
Zarovnání nosníku

Došlo k doplnění informací o průřezových charakteristikách a rozměrech ve vlastnostech typu ocelových profilů:

Ocelové profily

Nově je možné upřesnit tvar průřezu ve vlastnostech kategorie rodiny ocelového profilu:

Průřez

V dialogu Přepsání viditelnosti/zobrazení přibyla v záložce Kategorie analytických modelů možnost zobrazit lokální osy analytických prvků:

Lokální osy

Na pásu karet Doplňky přibyl panel BIM 360 pro snadnější spolupráci s cloud službami Autodesk 360:

Autodesk 360

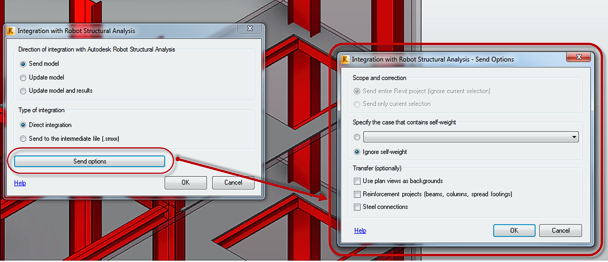

Došlo ke změně dialogového okna pro přenos dat mezi aplikacemi Revit a Robot Structural Analysis (REX 2015)

  • Nově je možné model vyexportovat do formátu .smxx
  • V dialogu pro přímý přenos dat došlo ke změně
SMXX
RSA
Kosmetické změny

Oprava některých překladů na pásu karet Analyzovat a vnořených a souvisejících funkcí

Analýza
Analýza

Rozšířené možnosti nastavení grafického zobrazení:

  • Vyhlazené čáry a antialiasing ve 3D pohledu
  • Čáry náčrtu
Zobrazení
Antialias
Sketched

Zobrazení skrytých čar ve vlastnostech pohledu:

Skryté

Připnuté prvky nelze nechtěně smazat, pro smazání je nutné je nyní odepnout:

Připnuté

Nově přibyla možnost definovat vlastní text v řádku pro celkové součty v tabulkách:

Součty

Další informace najdete na stránce Revit Structure. Kontaktujte prosím CAD Studio pro cenové informace, Trial verzi, BIM knihovny a případné další dotazy.
