Co nabízí nový AutoCAD Mechanical 2017

TitObr

Nová produktová rodina Autodesk 2017 (viz tabulka termínů) nabízí již mj. také i novou strojařskou verzi AutoCADu - AutoCAD Mechanical 2017. Česká verze AutoCADu Mechanical 2017 byla uvedena tentýž den jako originální anglická verze.

Co je nového v AutoCADu Mechanical 2017

Vedle novinek samotného jádra AutoCADu 2017 lze nové funkce AutoCADu Mechanical 2017 rozdělit na tyto čtyři hlavní oblasti:

  • Zlepšení skupiny hladin
    • Nyní můžete izolovat a obnovit zadané skupiny hladin. Můžete také přepsat typ čáry a tloušťky čáry hladiny tloušťkou a typem čáry odpovídající skupiny hladin
      • S těmito funkcemi jsou spojené nové příkazy a systémové proměnné (viz Reference níže) 

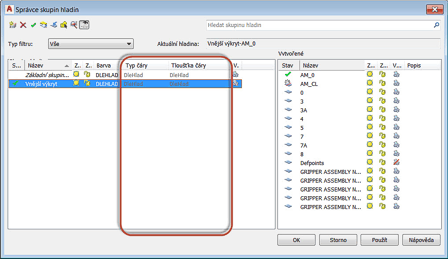

      • Ve Správci skupin hladin nyní můžete určit typ a tloušťku čar skupiny hladin stejným způsobem, jako se určuje barva skupiny hladin

        Mech2017

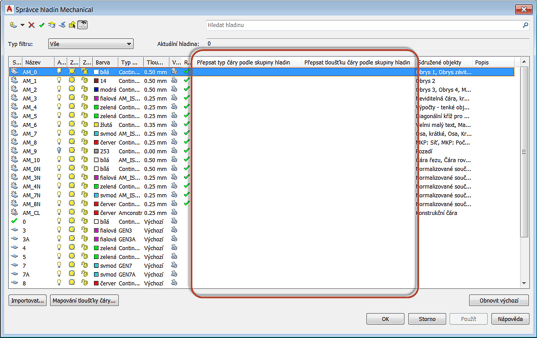

      • Ve správci hladin Mechanical můžete přepsat typ čáry a tloušťku čáry hladiny typem a tloušťkou čáry skupiny hladin

        Mech2017

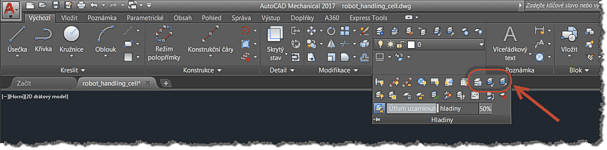

      • Nástroje skupin hladin, jako jsou například Správce skupin hladin a příkazy ALMGISO a AMLGUNISO, jsou nyní k dispozici na panelu Hladiny, na kartě Výchozí

        Mech2017

  • Vylepšení poznámek s odkazem
    • Příkaz AMNOTE byl vylepšen tak, aby místo dialogu "Značka poznámky" zobrazoval kontextový pás karet
      • Při vytváření a úpravách poznámek tak nepřekáží žádné dialogy, všechny možnosti z dialogu Poznámka jsou nyní dostupné na pásu karet

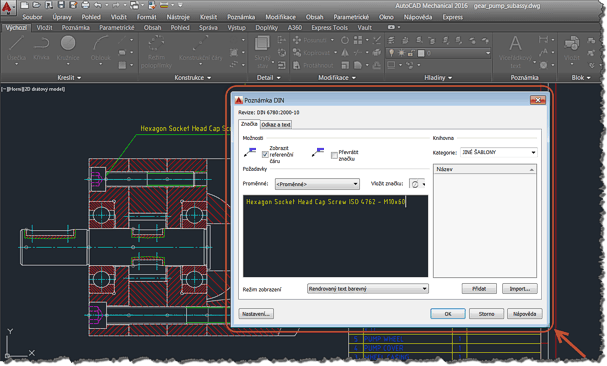

      • Porovnání - stará verze AutoCAD Mechanical 2016

        Mech2017

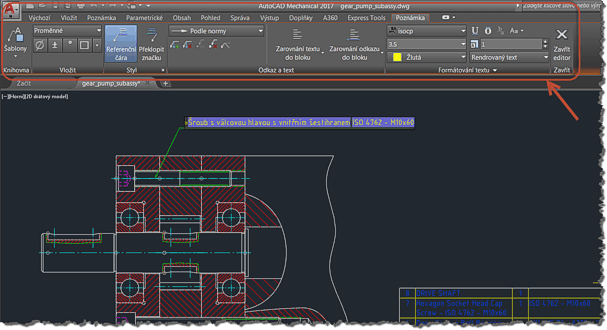

      • Verze AutoCAD Mechanical 2017

        Mech2017

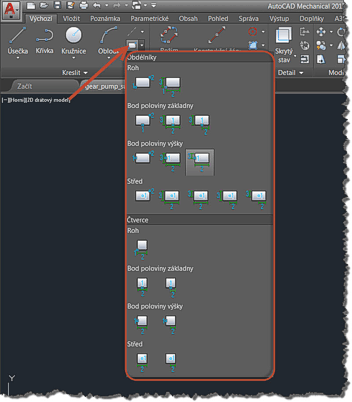

  • Vylepšení nástrojů pro vytváření obdélníků a čtverců
    • Příkazy pro vytváření obdélníků a čtverců, které byly přístupné prostřednictvím dialogu Obdélníky, jsou nyní přístupné přímo z pásu karet
      • Náhled obdélníku lze sledovat již při jeho vytváření 
      • Přesné délky je nyní možné zadávat pomocí dynamického zadání

        Mech2017

  • Nové a aktualizované příkazy a systémové proměnné - reference
    • Seznam příkazů a systémových proměnných, které byly zavedeny nebo změněny v této verzi
      • Příkazy
        • Skupiny hladin
          • AMLGISO - skryje nebo uzamkne všechny skupiny hladin kromě skupin hladin vybraných objektů
          • AMLGUNISO - obnoví všechny skupiny hladin, které byly skryty nebo uzamknuty příkazem AMLGISO
        • Vytváření obdélníků
          • AMRECTBWH - vytvoří obdélník na základě výběru bodu poloviny základny jako počátečního bodu a zadání úplné základny a úplné výšky
          • AMRECTCW2H - vytvoří obdélník na základě středu obdélníku jako počátečního bodu a zadání poloviny základny a úplné výšky
          • AMRECTCW2H2 - vytvoří obdélník pomocí středu obdélníku jako počátečního bodu a zadáním poloviny základny a poloviny výšky
          • ...
        • Vkládání prvku ze standardní knihovny obsahu
          • AMMOTOR2D - průvodce vám pomůže vybrat typ a pohled pro vložení motoru
      • Systémové proměnné
        • AMLGCOLORMODE - zpřístupní barvu skupiny hladin pro úpravy 
        • AMLGLTMODE - zpřístupní typ čáry skupiny hladin k úpravám 
        • AMLGLWMODE - zpřístupní vlastnost Tloušťka čáry skupiny hladin pro úpravy 
        • AMNOTETAB - určuje, zda se má při úpravě poznámek s odkazem zobrazí dialog Značka poznámky nebo kontextová karta pásu karet Poznámka



O novinkách dalších produktů Autodesk řady 2017 vás budeme informovat na stránkách CADstudio.cz nebo navštivte sérii Roadshow Autodesk 2017 Live a seznamte se novými produkty naživo.

Zákazníci s Maintenance plánem (plánem údržby) nebo se Subscription (pronájmem) získávají verze 2017 zdarma přes svůj účet na webu Autodesk Account.
