15. vánoční nadílka freeware aplikací firmy CAD Studio

Nezadržitelně se blíží svátky Vánoc, a tak nemůže na těchto stránkách chybět ani tradiční nadílka vánočních aplikací od CAD Studia - letos již popatnácté. Tradičně nadělujeme všem uživatelům CAD aplikací jako dárek několik užitečných pomůcek z vlastního vývoje. Mohou si tak doplnit a rozšířit možnosti svých CAD nástrojů. Nepřehlédněte ale ani stovky našich dalších CAD aplikací nebo knihoven CAD a BIM bloků nabízených zdarma na stránkách našeho portálu CADforum.cz.

Přehled letošních vánočních aplikací CAD Studia:

Ke stažení na stránce Freeware

• OBJ2DWG (Import OBJ do AutoCADu)

  - doplněk AutoCADu, který rozšiřuje sortiment podporovaných formátů, umožňuje import 3D modelů ve formátu OBJ. Povrchové mesh modely ze souborů OBJ naimportuje do PFace objektů v AutoCADu. Neimportuje barvy a materiály. Viz Tip 11723






• DrawPoly (anim-draw polyline)

  - doplněk do AutoCADu umožňující animovat kreslení libovolné křivky. Zvolenou křivku (např. matematickou křivku, výstup z 2DPlot) můžete automaticky "obkreslit tužkou" - animovat postup jejího nakreslení. Můžete nastavit rychlost a barvu kreslení, nebo jej krokovat po zadaných úsecích. Viz Tip 11724





• AddMe

  - doplněk do AutoCADu pro rychlé posčítání čísel v textech výkresu. Tento malý třířádkový LISP sečte čísla zapsaná ve vybraných textech v DWG. Pro pokročilejší operace s čísly uvnitř výkresu použite náš starší nástroj GrSelNum. Viz Tip 11690




• Sel3dSol (select 3D solids by property)

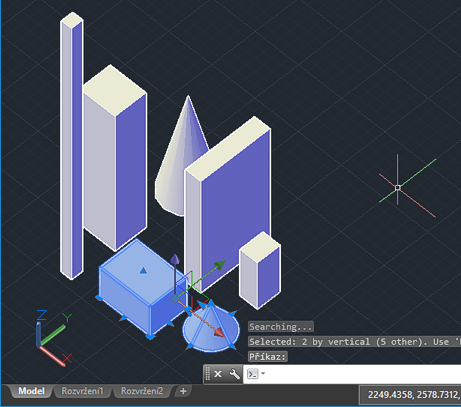

  - doplněk do AutoCADu pro rychlý výběr 3D těles dle jejich geometrických parametrů - např. příliš velká nebo příliš malá tělesa (dle objemu či povrchu), tělesa vyšší či nižší než zadaná výška, štíhlá tělesa apod. Viz Tip 11653






• WPtoExcel

  - jednoduchý doplněk do Inventoru (iLogic) pro hromadný export souřadnic pracovních bodů v modelu do Excelu. Volitelně můžete filtrovat jen body určitého jména. Výsledný CSV soubor je umístěn ve stejné složce jako IPT/IAM soubor modelu.






• Česká knihovna ocelových prvků pro Revit

  - upravené rodiny sloupů a nosníků typu HEA, HEB, IPE, UPE odpovídající českým a slovenským normám. Na tyto speciální RFA rodiny lze použít konstrukční přípoje z Revitu 2018. Rodiny stačí nahrát do Revitu a používat.






• SelByAnnoScale (select by annotation scale)

  - jednoduché AutoCAD makro pro hromadný výběr objektů s přiřazeným měřítkem poznámek. Vybere všechny objekty, u kterých je definované zadané měřítko anotací - např. "1:10". Viz Tip 11728




• TraceCurve

  - doplněk do AutoCADu pro umístění bodů nebo bloků podél křivky v zadaných staničeních - rovnoměrně nebo individuálně. V případě bloků lze staničení (absolutní, relativní, kilometrické, x, y) zapsat do atributu vkládaného bloku. Viz Tip 10140


  viz YouTube video



• Txt2Blk

  - doplněk do AutoCADu pro automatický převod textů ve výkresu na reference bloků s atributem - z textů se stanou atributy (např. pro výkazy) bez jakékoliv změny vzhledu. I běžné texty tak lze vykázat příkazem ATREXT. Viz Tip 11707




• Views0

  - jednoduchý doplněk do AutoCADu nadefinuje příkazy "0" až "9" (např. pro na numerickou klávesnici) s předdefinovanými standardními pohledy na 3D scénu (nárys, bokorys, půdorys, izo...). Např. 5=půdorys, 2=nárys, 6=bokorys, 1=izopohled přední levý, atd.




• RotAtt0

  - jednoduchý doplněk do AutoCADu pro natočení všech atributů bloku zpět na výchozí otočení dané reference - otočení "dleBlok"




• Civil podsestavy

  - pro uživatele AutoCADu Civil 3D chystáme ještě do Vánoc nové šablony a další překvapení - sledujte blog Civil3d.cz, kde dárky rozbalíme - nakonec, na tomto blogu jsou Vánoce celý rok...




• Nesting aplikace, SVG Export

  - sekce Převodníky na portálu CADforum.cz byla doplněna o aplikace pro 1D, 2D a 3D nesting, tedy optimalizaci rozmístění tvarů - jednorozměrnou (tyčový materiál), dvourozměrnou (poskládané obdélníkové a obecné tvary na ploše, např. plechu) a trojrozměrnou (poskládané krabice v kontejneru). Nesting aplikace můžete využívat online na cadforum.cz, s napojením na AutoCAD nebo Inventor, např. pomocí SVG Exportu. Aplikace SVG Export pro AutoCAD a Inventor umožňují konvertovat křivky a další geometrii z DWG nebo tvar rozvinu plechu do souboru formátu .SVG.




• CS+

  - a užitečné funkce (část funguje bez placení pro všechny, nejen pro zákazníky) nabízejí i oblíbené bonusové zákaznické aplikace CAD Studia - řada "CS+":

  • InventorTools ("X-Tools", a X-Tools LT) - sada užitečných nástrojů pro uživatele Inventoru
  • RevitTools - sada užitečných nástrojů pro uživatele BIM aplikace Autodesk Revit
  • CivilTools - sada užitečných nástrojů pro uživatele projekční aplikace AutoCAD Civil 3D
  • PlantTools a P&ID Tools - sada užitečných nástrojů pro uživatele potrubní aplikace AutoCAD Plant 3D a AutoCAD P&ID
  • VaultTools - doplňkové funkce a nástroje pro uživatele PDM aplikace Autodesk Vault

Všechny tyto CAD utility (a desítky dalších) najdete ke stažení na naší stránce Podpora > Download, nebo na stránkách Helpdesku, nebo - když si pospíšíte - si o další ještě stihnete napsat Ježíškovi CAD Studiu.

A aby Ježíšek při doručování těchto dárků nezabloudil, tady má mapu alespoň posledních 50.000 registrovaných uživatelů na portálu CADforum.cz (zbylých 780.000 dodáme na vyžádání):

stáhnout PDF

Přejeme pohodové prožití Vánoc a mnoho osobního štěstí, úspěchů a tvůrčích nápadů v roce 2018. Ať je to rok poskládaný přesně podle vašich představ!
