CAD Studio podsestavy pro Civil 3DDoplňkové podsestavy firmy CAD Studio pro Autodesk Civil 3D zefektivňují projektování liniových staveb podle českých a slovenských norem a zvyklostí. Tyto podsestavy (subassemblies) jsou součástí bonus nástrojů CS+.
Soubory podsestav (PKT) si můžete stáhnout z vašeho účtu na Helpdesk serveru CAD Studia. Pro načtení podsestavy (.PKT souboru) do Civilu použijte příkaz ImportTools - viz tip 9670.
"CS+" (CAD Studio Plus) je rozšířená technická podpora - Helpdesk, plný přístup na CADforum.cz, plus doplňkové bonus utility, makra, šablony, implementační dokumenty, knihovny, styly a další materiály dodávané exkluzivně s CAD aplikacemi Autodesk od firmy CAD Studio s.r.o.
Viz Bonusy CS+
| Podsestava | Popis | Pro C3D | Verze | Aktual. | Download |
|---|---|---|---|---|---|

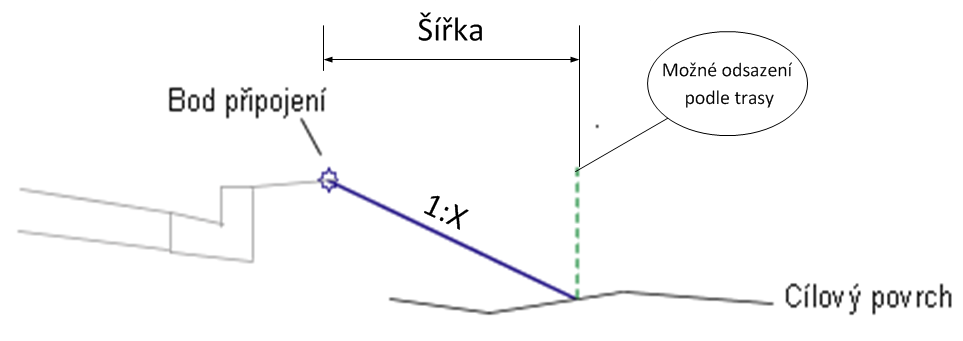

Napojení odsazení na povrch - NapojeníŠířkaNaPovrch |
Svahuje na povrch v zadané šířce od posledního připojeného bodu - šířka (odsazení) svahu měří od posledního připojeného bodu předchozí podsestavy. | 2013 | 1.0 | 25.10.2012 |  |

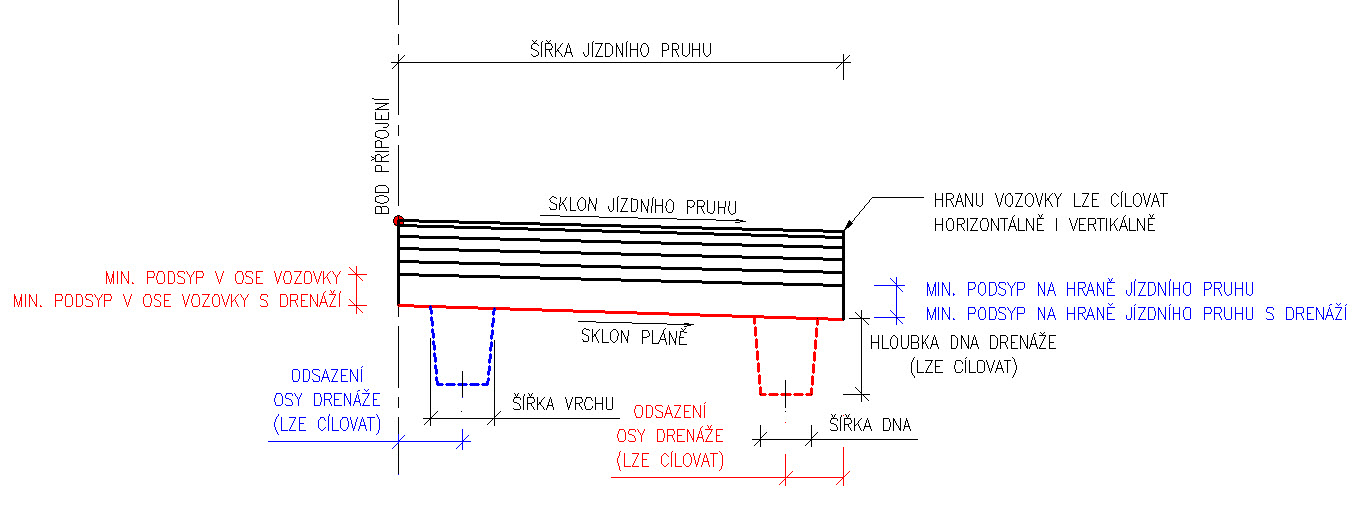

Jízdní pruh s nastavitelným sklonem pláně - JPruhNastavPlan |
Podsestava jednoho jízdního pruhu (L/P) vhodného i pro křižovatkové větve, s nastavitelným sklonem pláně, s možností definovat polohu minimální tloušťky podsypu (pro jednostranný sklon), s volitelnou drenáží včetně všech jejich parametrů, s cílováním šířky a výšky hrany vozovky. | 2015 | 2.0 | 24.2.2016 | též na vyžádání |
| Jízdní pruh podle klopení vnitřního JPruhu - JPruhNastavPlanVnitrni |
Podsestava jednoho jízdního pruhu (L/P) vhodného i pro křižovatkové větve, s nastavitelným sklonem pláně nebo podle klopení vnitřního JPruhu, s možností definovat polohu minimální tloušťky podsypu (pro jednostranný sklon), s volitelnou drenáží včetně všech jejich parametrů, s cílováním šířky a výšky hrany vozovky. | 2015 | 3.0 | 19.4.2014 | též na vyžádání |

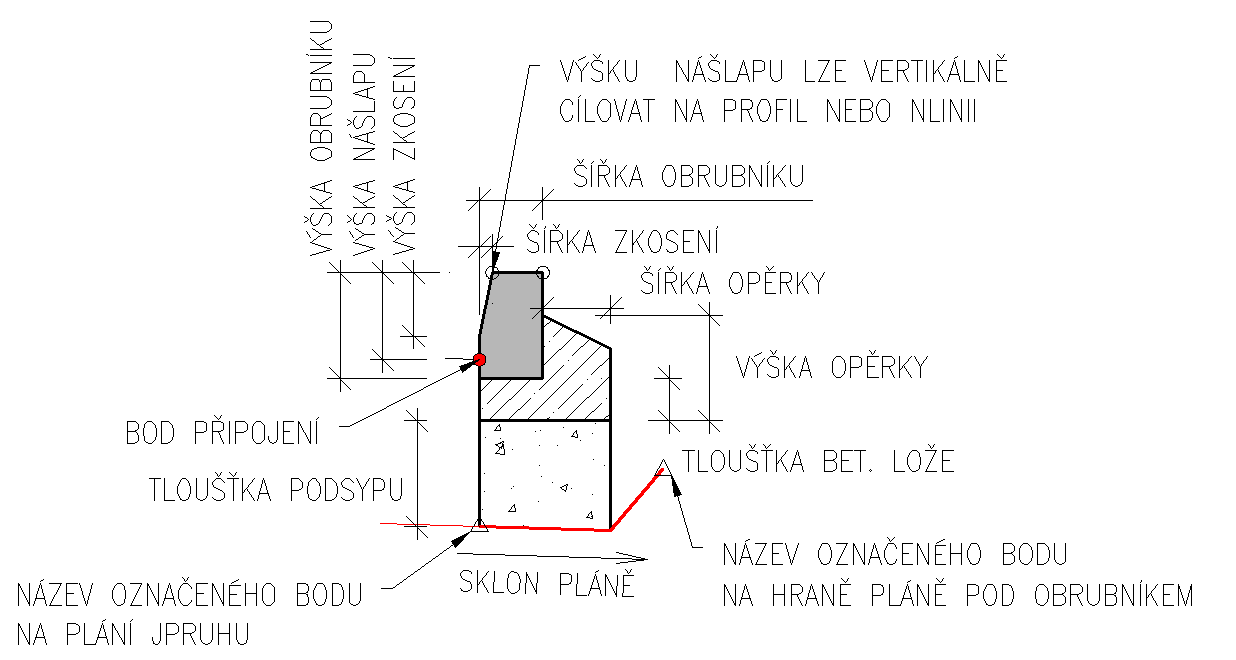

Silniční obrubník - ObrubnikSil |
Parametrická podsestava silničního obrubníku včetně betonového lože a podsypu. Lze jej kombinovat s našimi předchozími podsestavami nebo se standardními Civil 3D podsestavami, jak je třeba. | 2014 + 2016 | 1.0 | 4.4.2016 |
|

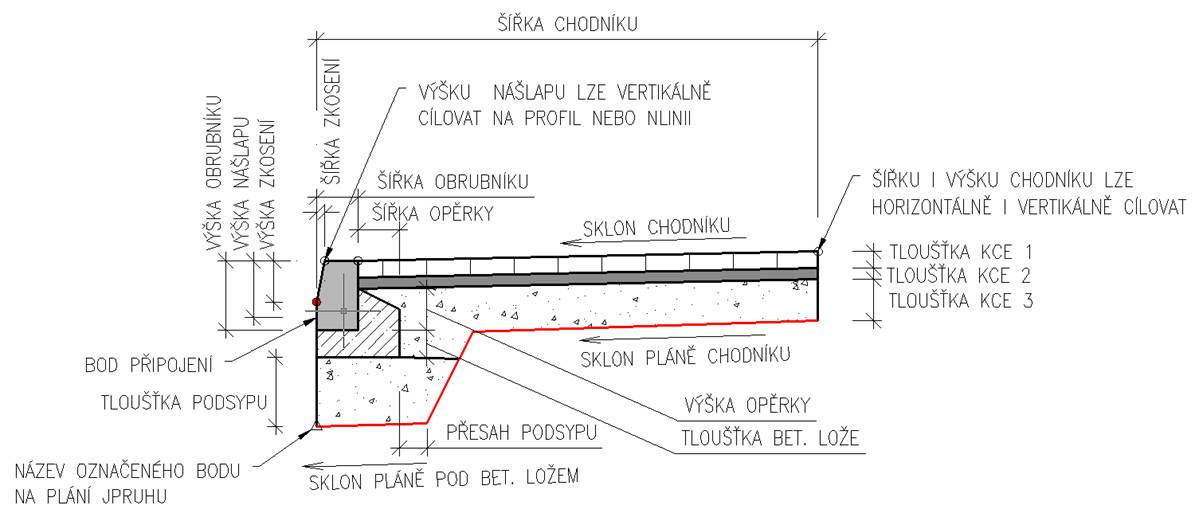

Chodník s betonovým obrubníkem - ChodnikSObrubnikem |
Parametrická podsestava parametrického chodníku s betonovým obrubníkem. Šířku a výšku chodníku lze horizontálně i vertikálně cílovat. Rozměry obrubníku jsou rovněž plně parametrické. | 2016 | 1.0 | 18.9.2015 | |
| Chodník s betonovým obrubníkem - ChodnikSObrubnikem (2015) |
Parametrická podsestava parametrického chodníku s betonovým obrubníkem. Šířku a výšku chodníku lze horizontálně i vertikálně cílovat. Rozměry obrubníku jsou rovněž plně parametrické. | 2015 | 3.0 | 27.10.2015 | |
Ohumusovaný svah - SvahVykopNasypOznacBod |
Parametrická podsestava ohumusovaného násypu/výkopu. | 2014 | 1.0 | 25.3.2014 | |

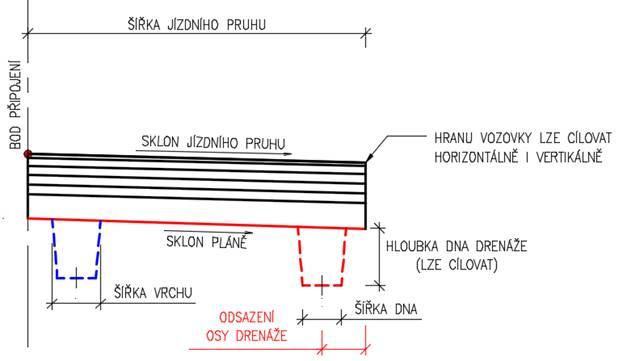

Jízdní pruh s normovým sklonem zemní pláně - SmerNerozdelJPruhKlopeniCZ |
Tato podsestava vytvoří jízdní pruh s normovým sklonem zemní pláně, volitelným počtem konstrukčních vrstev a drenáží. Hlavní účel této podsestavy je s pomocí speciálního nástroje pro klopení vygenerovat korektní příčný sklon vozovky a pláně. Obsahuje řadu výstupních parametrů použitelných v navazujících podsestavách. | 2015 | 1.2.3 | 19.8.2015 | |

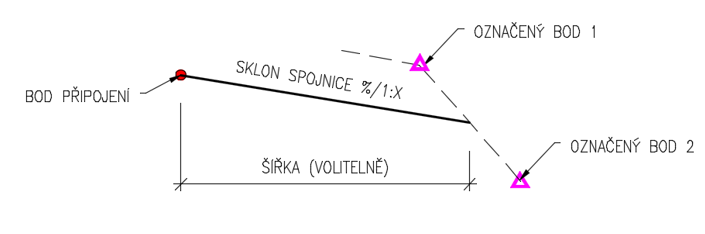

Prodloužení spojnice na označené body - ProdlouzeniSpojniceNaOznacBody |
Vytvoří spojnici, která je v zadaném sklonu prodloužena (jako příkaz PRODLUŽ v AutoCADu) na pomyslnou spojnici již dříve definovaných Označených bodů. Volitelně je možné vynechat vlastní zobrazení spojnice nebo nakódovat spojnici a krajní bod podle potřeby. Podsestava je schopna „dědit“ sklon z předchozí podsestavy v rámci jednoho VPR. V2: nemizí připojovací bod po zadání velkého sklonu a přibyly nové výstupní parametry - např. celková délka spojnice. Výstupní parametry můžete z podsestavy dostat i při vynechání spojnice. | 2016+ | 2.0 | 9.10.2017 | |

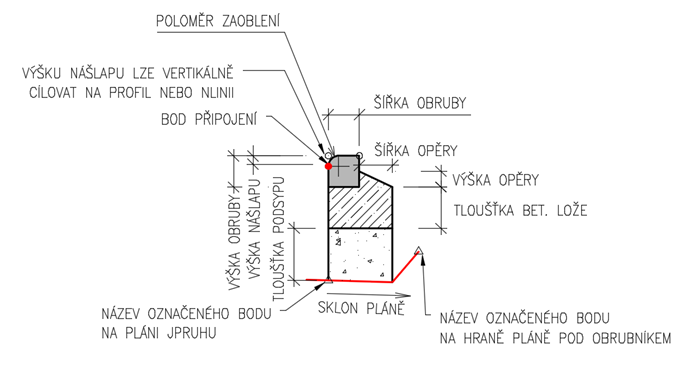

Betonový silniční obrubník - ObrubnikNajezdovy |
Tato podsestava vytvoří betonový silniční obrubník včetně betonového lože s vrstvou podsypu. Ve výchozím nastavení podsestava vykresluje standardní nájezdový obrubník 15x15 cm se zaoblenou hranou. Při úpravě rozměrů lze touto podsestavou vykreslit taktéž silniční obrubník používaný především v intravilánu (např. 10x25 cm). | 2015 + 2016 | 1.0 | 4.4.2016 |
|

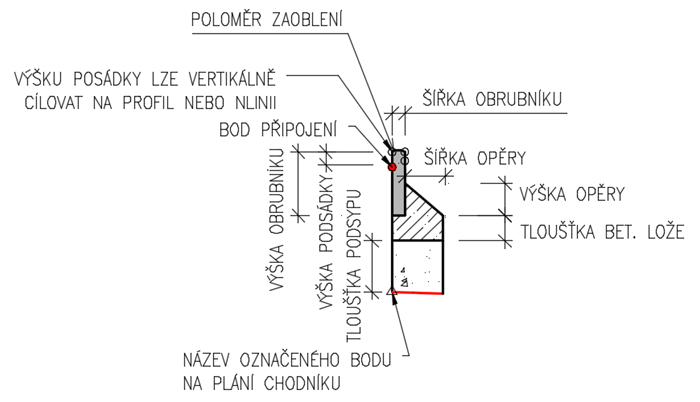

Betonový zahradní obrubník - ObrubnikZahradni |
Tato podsestava vytvoří betonový zahradní obrubník včetně betonového lože s vrstvou podsypu. Obsahuje mnoho parametrů zvyšujících její variabilitu. Bod připojení je na lícní straně obrubníku. Obvykle navazuje na horní hranu krytu chodníku. Tuto komponentu je možné připojit buď k levé, nebo k pravé straně. | 2015 + 2016 | 1.0 | 4.4.2016 |
|

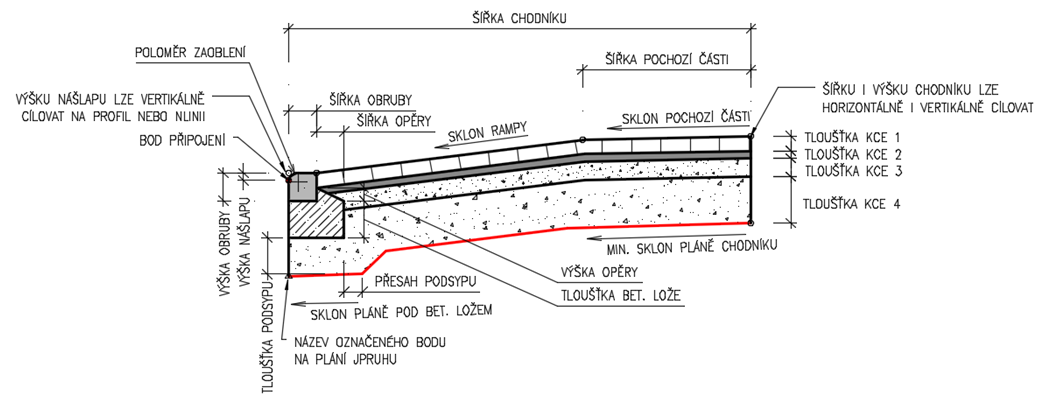

4vrstvý vjezd s chodníkem (CZ) - VjezdSChodnikem |
Tato podsestava vytváří 4-vrstvý vjezd s chodníkem navržený na základě českých norem. Hlavní části podsestavy tvoří betonový nájezdový obrubník s betonovým ložem a podsypem, rampová část chodníku včetně konstrukce a pochozí část chodníku včetně konstrukce. Podsestava obsahuje velké množství nastavení zvyšujících její variabilitu. | 2015 | 1.0 | 4.2.2015 | |

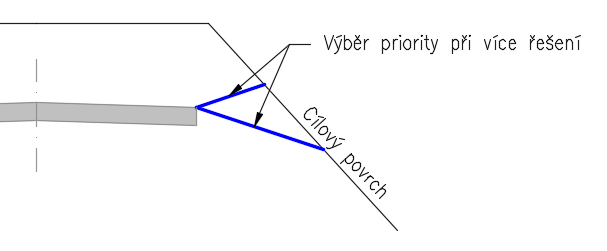

Ohumusovaný svah s prioritou typu svahování - SklonNaPovrchPriorita |
Parametrická podsestava ohumusovaného náspu/výkopu, která umožňuje vybrat preferované svahování, pokud je možných více řešení. | 2016 | 1.0 | 25.5.2015 | |

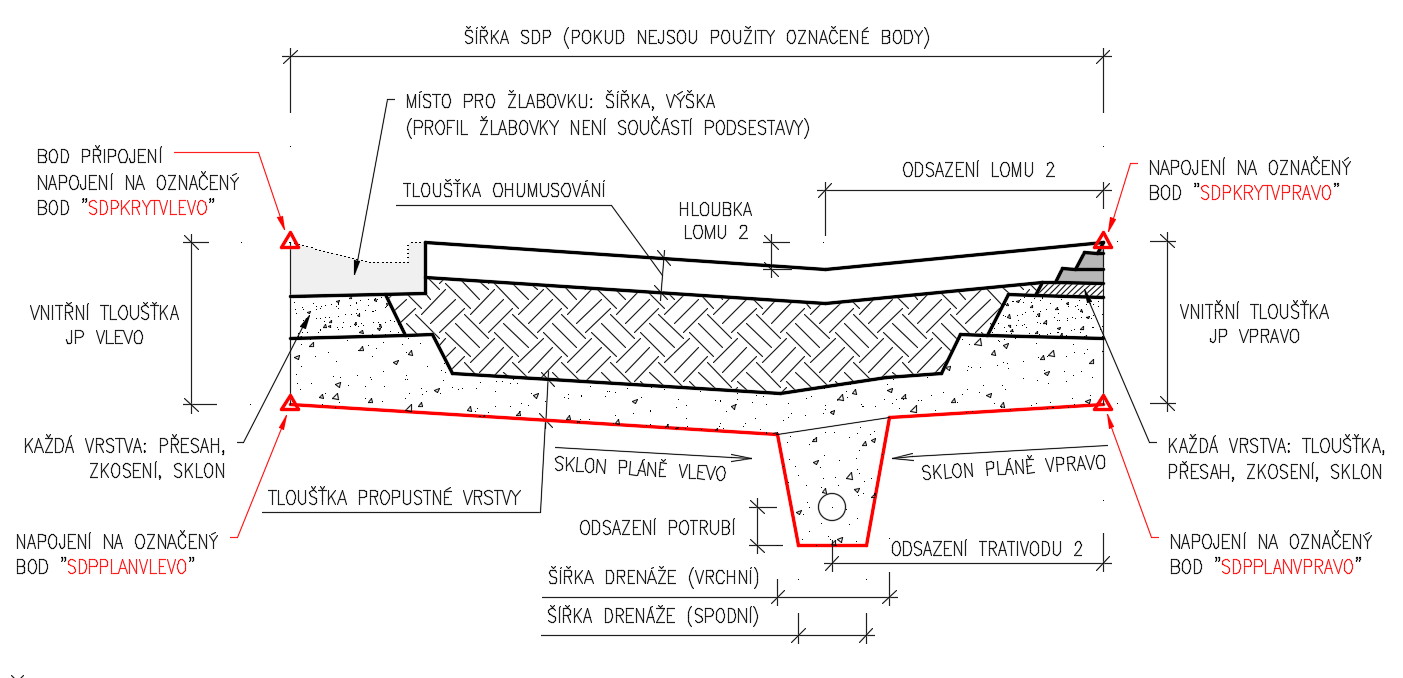

Střední dělicí pás - StredniDeliciPas |
Parametrická podsestava pro směrově rozdělenou vozovku, s možností propojení jízdních pásů. Podpora konstrukčních vrstev či ohumusování. Na povrchu lze nadefinovat až dva lomy terénu, použít odvodňovací tvárnice či jejich kombinace. Na pláni lze nadefinovat až 2 trativody libovolných rozměrů. Všechny prvky je možné cílovat, a to jak směrově, tak výškově. | 2016 | 1.0 | 9.11.2015 | |
Jízdní pruh - cíl obě strany - JPruh_cíl_obě_strany |
Nová podsestava jízdního pruhu umožňující cílovat obě strany. Užije se v případech, kdy osa nerespektuje vrchol střechy komunikace. | 2016/2017 | 2.0 | 12.10.2016 | |

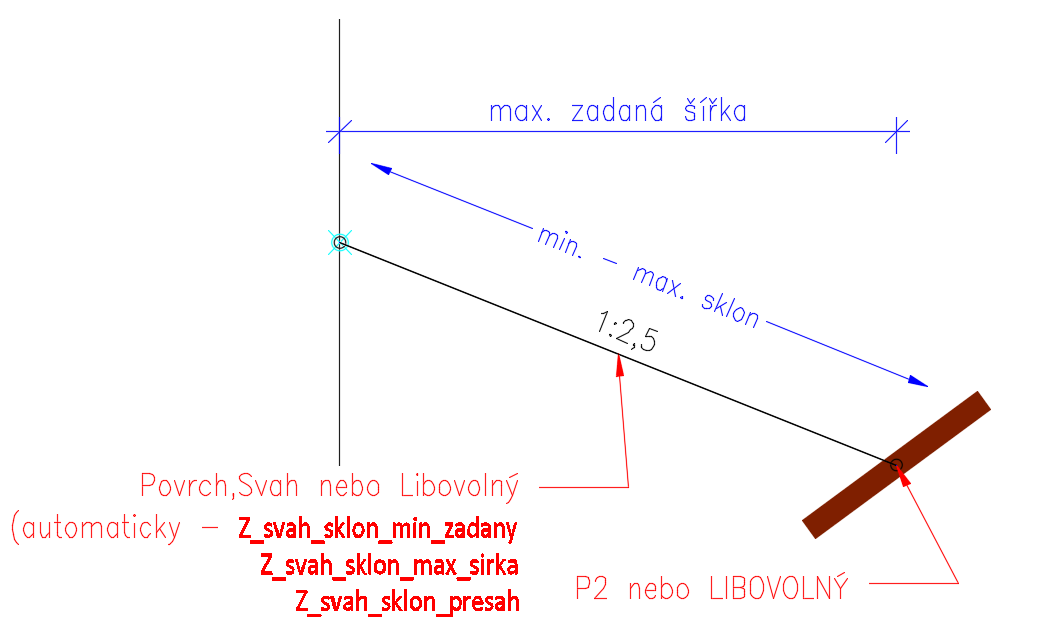

Svahování dle max. šířky - Max_Sklon_Šířka_Na_Povrch |
Sirková svahovací podsestava. Podsestava svahuje k povrchu v minimálním zadaném sklonu až do chvíle, kdy je dosažena max. šířka svahu. Poté drží max. šířku, zvětšuje sklon, než je dosaženo max. sklonu svahu. Volitelně je možné max. sklon překročit. Změna sklonu svahu je doprovázena změnou kódu podsestavy, čehož lze využít v zobrazení v situaci. | 2016/2017 | 1.0 | 16.10.2016 | |

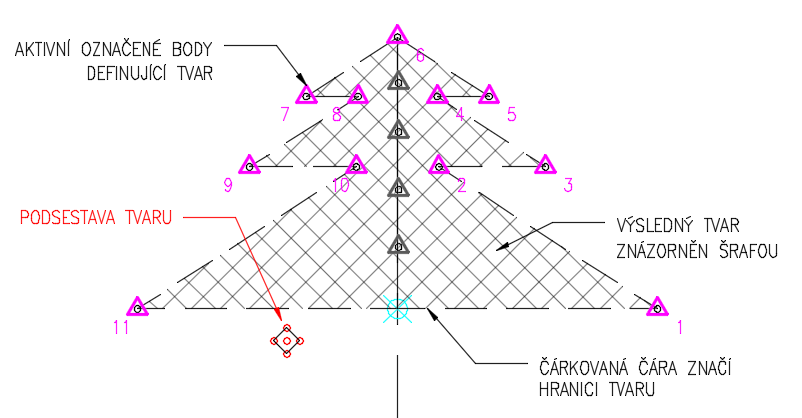

Tvar |
Podsestava tvar je určena pro vytvoření libovolného tvaru koridoru za pomoci označených bodů. Umístěte označené body do vrcholů spojnic, jež mají tvořit hranice tvaru, a podsestava se na ně přichytí a spojí body úsečkami. Takový tvar pak může sloužit k výpočtu kubatur či ke šrafování oblasti. Použijte v kombinaci s modrými sirkami. Více informací v nápovědě po importu do Civil 3D. | 2016/2017 | 1.0 | 26.12.2016 | |
Lineární změna |
Podsestava Lineární změna dokáže po délce jedné oblasti koridoru lineárně měnit svoje vlastnosti, ať už se jedná o sklon, šířku či výšku. Volitelně lze zachovat jeden z parametrů či jej zacílovat na entity čistého CADu či Civilu. Uživatel má možnost volitelně kódovat spojnice a body podsestavy. Využití najdete především v přechodových oblastech koridorů, kde se snažíme zachovat model celistvý a napojit se na okrajové podmínky v dalších oblastech koridoru. | 2016/2017 | 1.0 | 10.1.2017 | |

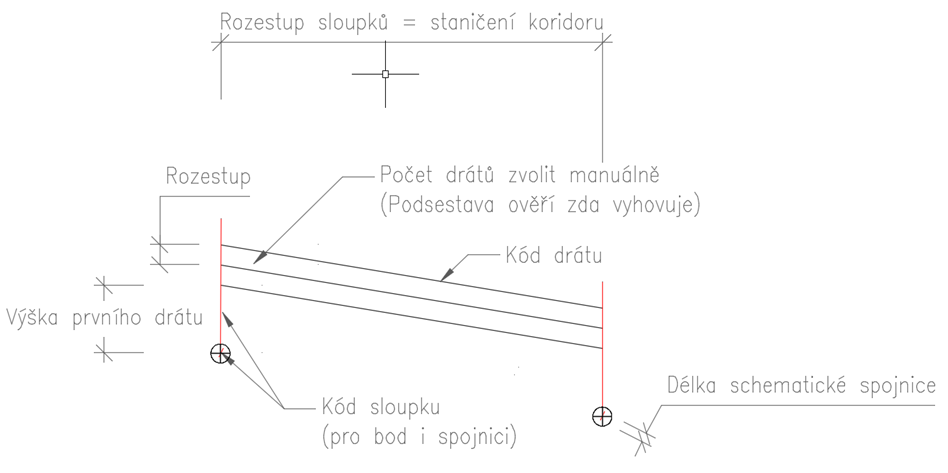

Plot |
Podsestava plot je velmi jednoduchá. Umožňuje vám nastavit výšku sloupu a parametry, jak se mají generovat vodorovné části plotu - např. dráty. Sloupky si buď můžete nechat vkládat ve vámi definovaném intervalu, třeba po 5 metrech. Nebo si je můžete nechat vygenerovat jen ve staničeních, která uznáte za vhodné. Poslední možností je pak kombinace předchozích. Důležité je pak správně sladit frekvenci koridoru a zadefinovat si kódy ve stylu sady kódů. | 2016/2017 | 1.0 | 13.2.2017 | |

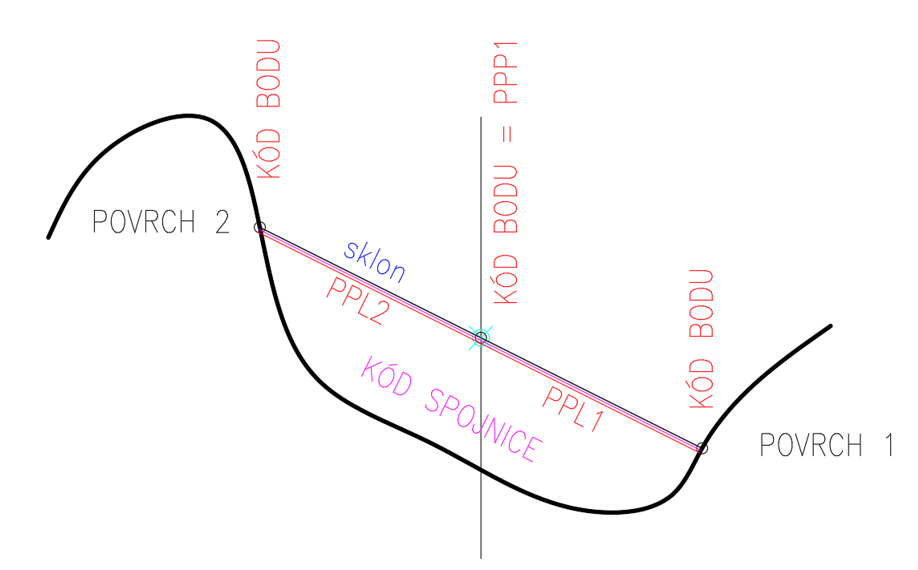

Povrch – Povrch - Sklon |
Podsestava se připojuje na střed šablony typických řezů (VPR). V režimu návrhu se zobrazuje s šířkou 2m a volitelným sklonem. Pro správné chování je nutné ji v koridoru zacílit na povrch. Jejím úkolem je vytvořit jednoduchou přímkovou spojnici mezi dvěma povrchy nebo spojit prohlubeň v rámci jednoho povrchu (koryto řeky). | 2016+ | 1.0 | 28.7.2017 | |

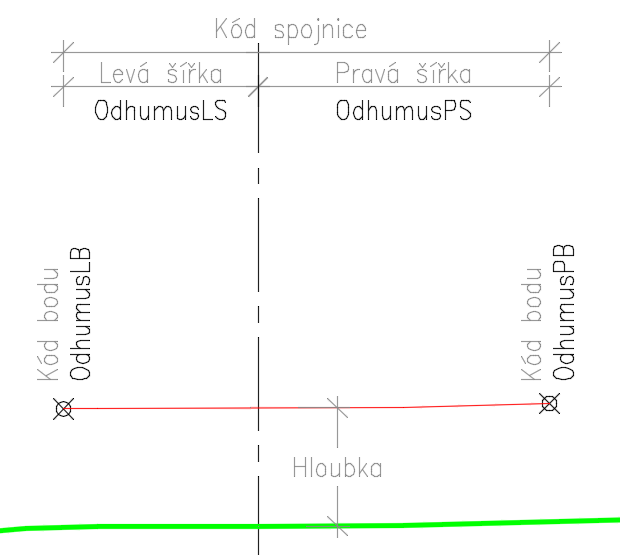

Odhumusování Profil |
Podsestava kopíruje průběh terénu podobně jako podsestava klasického civilovského odhumusování s tím rozdílem, že lze určit proměnnou tloušťku odhumusování a zachovat minimální nastavenou hloubku. Oproti zabudované Civilovské podsestavě - Odstranění Zpevnění či Skrývka ornice, tak můžete řídit průběh odhumusování profilem, tedy určit různou mocnost pro různá staničení a definovat libovolnou šířku vlevo a vpravo. Zároveň nemusíte dovolit překročení minimální hloubky odhumusování. | 2016+ | 1.0 | 31.7.2017 | |

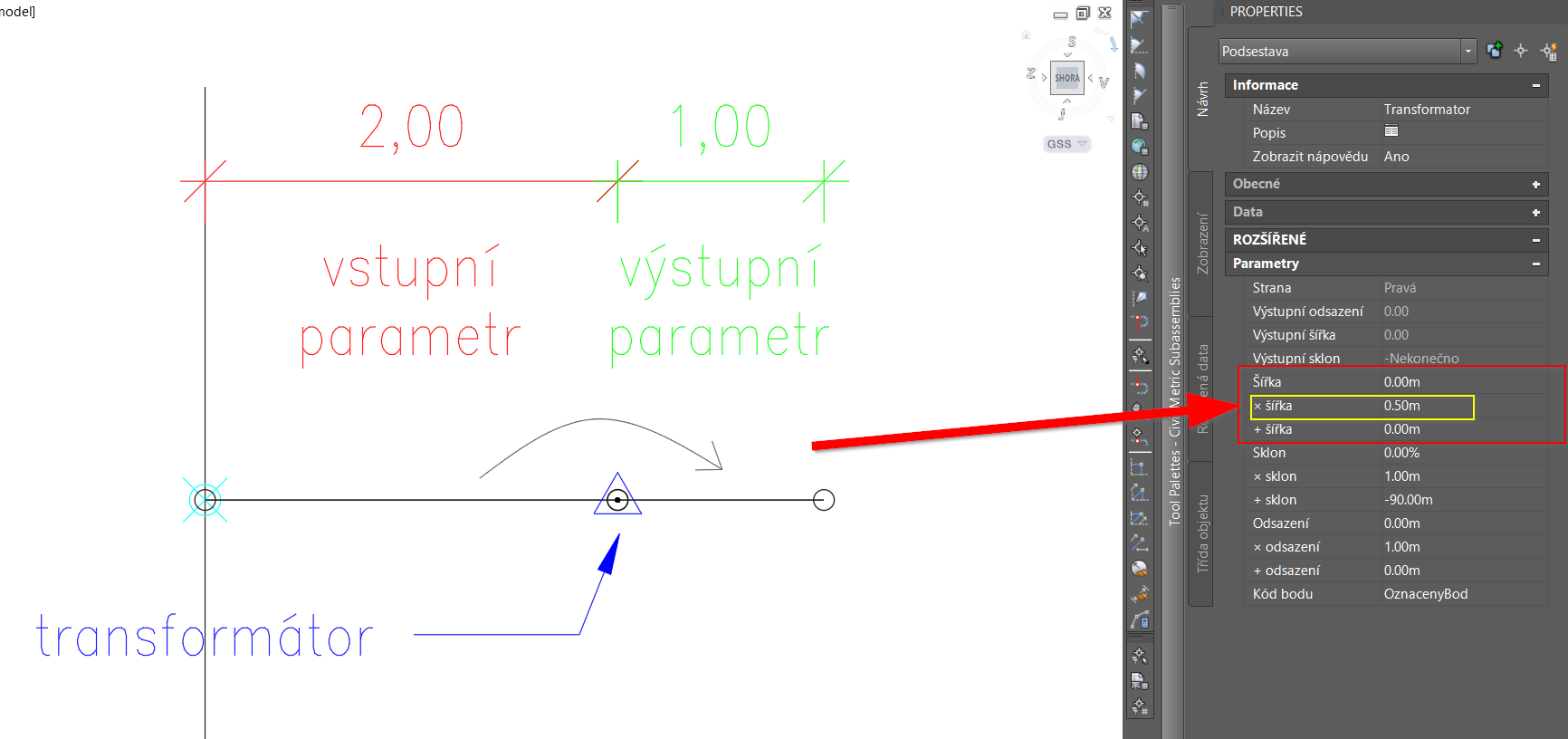

Tranformátor |
Chování podsestavy Transformátor je založeno na referencovaných parametrech a pro její maximální využití je třeba parametry referencovat z jiných podsestav.
Jednotlivé vlastnosti, šířka, sklon či odsazení, pak můžeme matematicky upravit dle vzorce Z = X * násobitel + sčítanec: Z je libovolný výstupní parametr X je libovolný vstupní parametr Násobitel násobí hodnotu vstupního parametru a k výsledku se následně přičte sčítanec |
2016+ | 1.0 | 18.9.2017 | |
Tvárnice ŽPSV |
Podsestavu je možné parametricky upravovat a přizpůsobit svým potřebám, pokud by nevyhovovaly nastavené rozměry dle katalogu firmy ŽPSV. Volitelně lze připojit sirkovou podsestavu s ohumusováním kombinující vlastnosti několika všeobecných podsestav v jednom. Sirku lze rovněž cílovat a její sklon dále referencovat. | 2019+ | 1.0 | 27.11.2018 | |
NapojeniSirkaVyska |
Se "sirkou" Napojení šířka a výška určíte vstupní parametry jako rozdíl souřadnic x,y oproti vkládacímu bodu. Parametry podsestavy můžete také cílovat na horizontální a vertikální cíle. Požadované rozměry jsou zadávány relativně vzhledem k bodu vložení. | 2019+ | 2.0 | 26.2.2021 | |
Staničení |
Podsestava dokáže graficky znázornit staničení na základně koridoru. Typicky lze použít na dvou souběžných trasách pro zobrazení rozdílných staničení. | 2018+ | 1.0 | 10.5.2019 | |

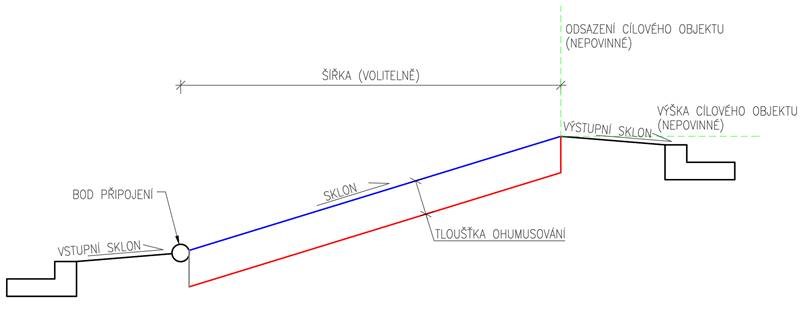

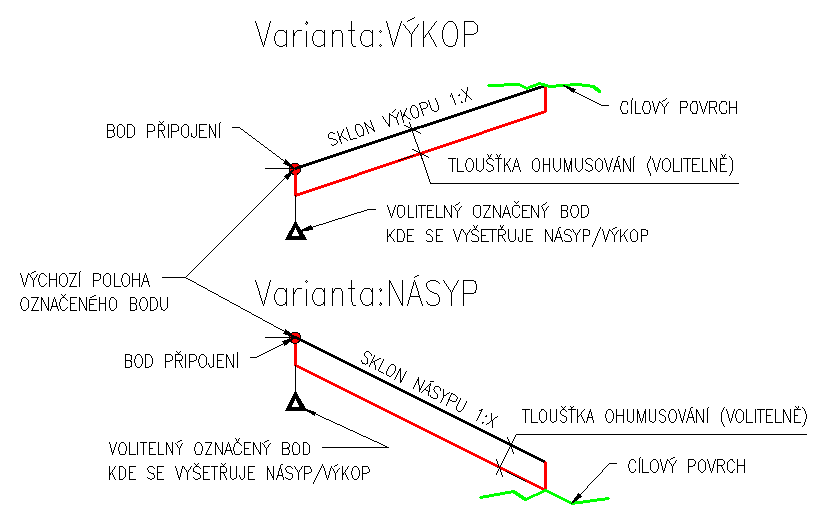

CS_NapojeniSirkaASklonSOhumusovanim |
Podsestava je obecným nástrojem pro svahy s ohumusováním. Spojnice je definována šířkou a sklonem, ohumusování tloušťkou. Tuto podsestavu lze připojit za sebe opakovaně. Podsestavu je možné cílovat na vertikální a horizontální cíle. | 2019+ | 1.0 | 16.5.2019 | |

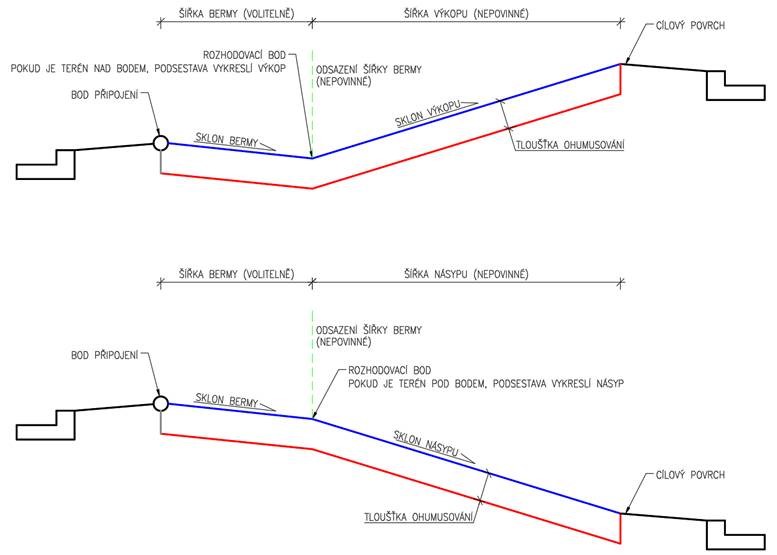

CS_BermaSOhumusovanim |
Podsestava je obecným nástrojem pro bermu s ohumusováním. Berma je definována šířkou a sklonem, sklony násypu a výkopu jsou definovány samostatně. Podsestava rozhoduje o konstrukci násypu nebo výkopu na základě polohy vůči cílovému povrchu. | 2019+ | 1.0 | 22.5.2019 | |

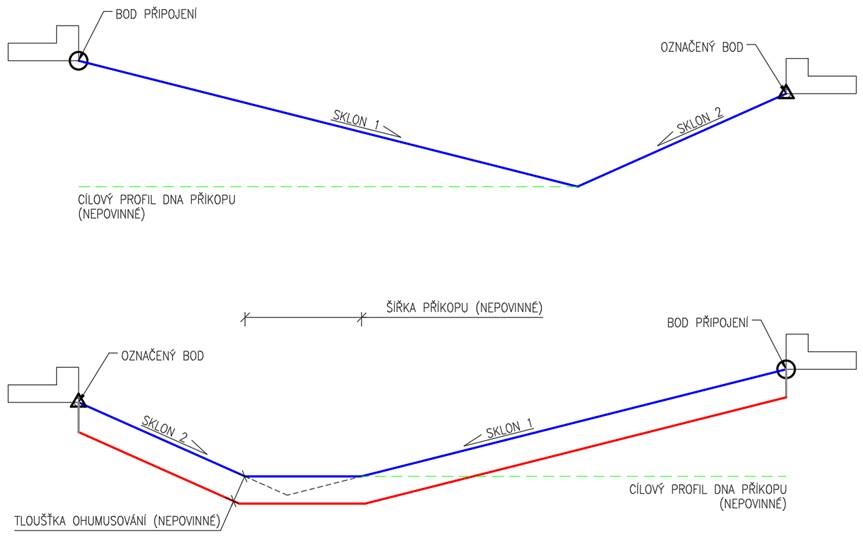

CS_NapojeniDvaSklony |
Podsestava je obecným nástrojem pro spojení dvou bodů svahováním se zadanými sklony. Volitelně lze určit požadovanou šířku dna příkopu a tloušťku ohumusování. Dno příkopu je možné cílovat do výšky. | 2019+ | 1.0 | 4.12.2020 | |
Podsestavy jsou bezplatným bonusem pro zákazníky firmy CAD Studio k produktu AutoCAD Civil 3D zakoupenému nebo obnovenému (subscription) u firmy CAD Studio.
