Jedná se o velmi rozsáhlý FM projekt pro několik stovek uživatelů s vysokými nároky na bezpečnost a stabilitu provozu. Cílem je využít pro správu majetku podniku velmi názorný, přehledný a moderní systém, jenž je založen na technologiích používaných v intra- a internetových sítích, kde jsou klasické evidenční a popisné údaje provázány s geografickými podklady a uživatelům jsou zpřístupňovány přes internetové prohlížeče. Vznikl letištní geografický informační systém s názvem LetGIS.
Základem systému je digitální mapa letištního areálu. Použitým softwarem pro zpracování mapy je (historicky) MicroStation Geographic. Grafická data budov a integrace dat do jednoho celku probíhá v softwarech založených na AutoCADu (zejména Autodesk Map). Podařilo se zvládnout soužití těchto dvou softwarových platforem pro pořízení a zpracování grafických dat. Důležitou problematikou je organizace chodu systému, ať se již jedná o systém přijímání, zpracování a ukládání dat a na druhé straně systém pro využívání vložených informací.
Jednotlivé moduly systému slouží pro specifické operace a agendy jako je evidence klíčů a typu dveří, evidence pronájmů místností, revize zařízení a další. GIS systém umožňuje integrovat do sebe výstupy z již existujících provozních systémů a naopak poskytovat data pro jiné systémy.

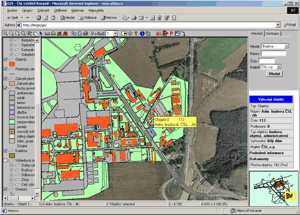

Použitá výkonná technologie, kterou je server Autodesk MapGuide R6, umožňuje zpřístupnění veškerých informací pomocí standardního internetového prohlížeče (MS Internet Explorer). Díky tomuto řešení jsou minimální požadavky na instalaci celého systému a zprovoznění i údržbu jednotlivých klientských pracovišť. Zároveň tato technologie umožňuje rozvoj systému přesně podle požadavků uživatelů.
Informace jsou graficky členěny do jednotlivých hladin, např. polohopisné informace, inženýrské sítě, stání letadel na odbavovací ploše, pasport zeleně v areálu letiště, výhledová studie nebo ortofotomapa. Podle typu informací je možno nastavovat přístupová práva pro danou skupinu pracovníků pro prohlížení nebo editaci.
Technologie a produkty: FM@Web, LetGIS, Autodesk MapGuide R6, Autodesk Map, AutoCAD, Architectural Desktop, iProject, Alcatraz, MS SQL server
Počet aktivních uživatelů: 150
Objem rastrových dat: 13GB
Objem vektorových dat: 7GB
Uživatelé: krizový management, požárníci, právní oddělení, správa budov, obchodní oddělení
Bližší informace viz leták LetGIS (PDF, 800kB)
