Wood Framing

BIM a 3D software k modelování dřevěných konstrukcí pro návrhy prefabrikovaných dřevěných rámových konstrukcí v Revit®

Pro pozemní stavitelství, detailování, projektovou dokumentaci a konstrukci

Špičkoví uživatelé aplikace Revit® se shodují, že AGACAD Wood Framing Suite je pro navrhování rámových konstrukcí stěn, podlah a střech tím nejvýkonnějším a nejflexibilnějším BIM softwarem na trhu.

Zahrnuje specializovaná konstrukční řešení pro budovy navržené se stavebními izolačními panely (SIP), křížově vrstveným dřevem (CLT neboli KHL panely) nebo vazníkovými konstrukcemi (konstrukce z masivu nebo trámové sloupové konstrukce – dřevěné nosné soustavy budov. My jsme mu dali název OAK.

Wood Framing - software od firmy AGACAD

Produkty AGACAD

Pro další informace o produktech AGACAD a nezávaznou nabídku prosím kontaktujte Arkance Systems.

Wood Framing

Pokročilá automatizace a osvědčené integrované postupy pomáhají BIM profesionálům se optimálně a rychle rozhodnut a zároveň se vyhýbat chybám v každé fázi – od návrhu a dokumentace až po výrobu a konstrukci.

S naším softwarem projektování dřevěných konstrukcí založeným na aplikaci Revit je slučovat, modifikovat nebo označovat ty správné prvky nebo parametry, distribuovat podrobnosti o hardwaru a spojovacích prvcích, spravovat prostupy a připojení a nalézat kolize. Rámy konstrukce se při úpravách dynamicky aktualizují a přizpůsobují, což zajišťuje, že dílenské výkresy a nářezové plány jsou vždy přesné.

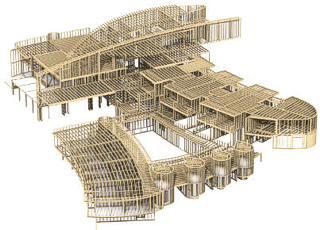

Architekti, používající naše rozšíření pro dřevěné konstrukce Revit, mohou rychle navrhnout hrubý 3D model, což umožňuje učinit klíčová rozhodnutí již v počátku návrhu projektu. Vše, co s naším BIM softwarem musíte udělat, je nastavit konfigurace a nástroj vytvoří model pro vás. Zapomeňte na ruční kreslení každé desky, čepu, trámu, nosníku, krokve a vazníku. Stavební inženýři – jelikož se jedná o BIM model, dílenské výkresy se generují automaticky, a pokud je třeba upravit například zarámovaný prostup, jsou tyto změny zohledněny.

Produkty Wood Framing

Dřevěné konstrukce stěn

Navrhujte konstrukce dřevěných rámových stěn

Dřevěná konstrukce stěn umožňuje rychlé a snadné navrhování jednovrstvých nebo vícevrstvých dřevěných stěn díky úplným aktualizacím projektu v aplikaci Revit® v reálném čase. Navíc generuje pohledy s automatickými kótami pro stěnové panely nebo segmenty, stejně jako přesné kusovníky a dílenské výkresy. Tím je zajištěna kvalitní výroba a přesná montáž na místě.

Dřevěné konstrukce podlah

Navrhujte konstrukce dřevěných rámových podlah

Díky Wood Framing Floor je navrhování dřevěných podlah rychlé a snadné díky úplným aktualizacím projektu v aplikaci Revit® v reálném čase. Navíc generuje pohledy s automatickými rozměry pro podlahové panely nebo segmenty, stejně jako přesné kusovníky a dílenské výkresy. Tak je zajištěna kvalitní výroba a přesná montáž na místě.

Dřevěné konstrukce střech

Navrhujte krovy a vazníkové konstrukce

Wood Framing Roof umožňuje uživatelům aplikace Revit® okamžitě vytvářet prefabrikované panely, krovy a vazníkové konstrukce různých tvarů, provádět statické výpočty a generovat vlastní dílenské výkresy. Je to silný posilovač pracovního postupu BIM. Funkce jsou univerzální, parametry se snadno ovládají a ke změnám dochází v reálném čase. Už žádné kreslení – stačí navrhnout a rozhodnout se, protože si můžete být jisti, že váš model je vysoce kvalitní.

Sada Wood Framing Suite

Navrhujte dřevěné konstrukce stěn, podlah, prefabrikovaných stešních panelů, dřevěných krovů a vazníkových konstrukcí.

Wood Framing Suite umožňuje uživatelům aplikace Revit® navrhovat vícevrstvé stěny, podlahy a střechy s dřevěnými rámy. Zahrnuty jsou prefabrikované panely, krokve a vazníky. Tato verze navíc generuje pohledy s automatickými rozměry pro stěnové panely nebo segmenty, stejně jako přesné kusovníky a dílenské výkresy. Díky tomu je tedy zajištěna kvalitní výroba a přesná montáž na místě.

Dřevěné konstrukce CLT

Navrhujte stěny, podlahy a střechy z CLT/KHL panelů

Wood Framing CLT umožňuje uživatelům aplikace Revit® okamžitě vytvářet podlahy, střešní desky a stěnové CLT panely jakéhokoli tvaru nebo komplexnosti. Funkce jsou všestranné, parametry se snadno ovládají a ke změnám dochází v reálném čase. Už žádné kreslení – stačí navrhnout a rozhodnout se, protože váš model je kvalitní. Software navíc generuje pohledy s automatickými kótami pro panely nebo segmenty, stejně jako přesné kusovníky a dílenské výkresy. Díky tomu je tedy zajištěna kvalitní výroba a přesná montáž na místě.

Dřevěné konstrukce SIPS

Navrhujte stěny, podlahy a střechy ze SIP panelů

Wood Framing SIPS umožňuje navrhování stavebních izolačních panelů – prefabrikovaných stavebních dílů pro použití na stěny, podlahy a střechy – rychlé a snadné díky aktualizacím v reálném čase v rámci celého projektu v aplikaci Revit®. Software navíc generuje pohledy s automatickými kótami pro panely nebo segmenty, stejně jako přesné kusovníky a dílenské výkresy. Díky tomu je zajištěna kvalitní výroba a přesná montáž na místě.

Wood Framing OAK

Navrhujte v Revit dřevěné konstrukce z masivu

Wood Framing OAK umožňuje uživatelům aplikace Revit® okamžitě rámovat stěny, podlahy a střechy z masivního dřeva, vytvářet konstrukce trámů a sloupů, provádět statické výpočty a generovat vlastní dílenské výkresy. Funkce jsou všestranné, parametry se snadno ovládají a ke změnám dochází v reálném čase. Už žádné kreslení – stačí navrhnout a rozhodnout se, protože si můžete být jisti kvalitním modelem.

Wood Framing Exporters

Exportujte vícevrstvé dřevěné konstrukce z Revit do automatizovaných výrobních linek

AGACAD CNC Exporters automaticky sestavuje všechny části konstrukce podle definic uživatelů a odesílá veškerá potřebná data do různých typů CNC strojů a CAD / CAM výrobních linek pro flexibilní výrobu dřevěných domů.

AGACAD v současné době nabízí CNC Exporters pro nejpopulárnější CNC stroje určených k výrobě dřevěných konstrukcí. Software lze v případě potřeby upravit pro jakékoli jiné CNC stroje. Stávající exporty lze snadno přizpůsobit jiným CNC strojům, pokud rozpozná datový soubor. Například  soubory BTL se používají po celém světě.

Práce v aplikaci Revit snadno a beze stresu. A o mnoho rychleji.

NAVRHUJTE

Ať už navrhujete jednopodlažní obytné nebo vícepodlažní komerční budovy, náš projektový software Wood Framing poskytuje přesné a efektivní modelování v aplikaci Revit. Funkce Multi-Framing pro kopírování a aktualizaci konstrukčních prvků a dokumentace pro identické stěny, podlahy a střechy radikálně snižuje čas potřebný k modelování rozsáhlých projektů. Analytické linie jednotlivých rámů panelů jsou vzájemně propojeny a zarovnány ve stejné rovině, takže je lze exportovat do softwaru pro statickou analýzu, dále zpracovat a vytvořit úplný analytický model.

PROPOJUJTE

Koordinace BIM týmů je výrazně vylepšena integrací Wood Framing Suite s řešením Cut Opening BIM, které identifikuje strukturální a technické kolize v celém vašem modelu Revit® a vytváří prostupy s komponenty protipožární bezpečnosti pro všechny služby MEP a stavební konstrukce u příslušných průsečíků.

VYRÁBĚJTE

Konstrukce vytvořené pomocí Wood Framing Suite lze exportovat pro výrobu do Weinmann, Randek, Hundegger nebo jiných CNC strojů nebo na CAD / CAM výrobní linky. Volitelný CNC export je vhodný pro integraci pracovního toku, eliminuje duplicitní práci a snižuje prostor pro chyby.

Vlastnosti Wood Framing Professional Suite

JEDINÝ OPRAVDOVÝ BIM SOFTWARE PRO KOMPLETNÍ A PRECIZNÍ PROJEKTOVÁNÍ DŘEVĚNÝCH KONSTRUKCÍ V REVIT®

  • Flexibilní vícevrstvá konstrukce jakékoli konfigurace budovy
  • Snadné přizpůsobení otvorů konstrukce – vazáků, parapetních desek, královských čepů atd., včetně propojených otvorů
  • Automatická distribuce spojovacích materiálů
  • Dílenské výkresy a nářezové plány – rozměry, plány, odběry materiálu, výkazy
  • CNC výstup: export do veškerých CNC strojů a výrobních linek CAD / CAM
  • AGACAD konstrukční software také pomáhá při navrhování budov se stavebně izolačními panely (SIP), panely z křížem lepeného dřeva (CLT/KHL ) a konstrukce z masivu.

Podívejte se na Wood Framing v akci na videu:

Záznam webináře Wood Framing:

Požádat o více informací k produktům

Chcete více informací o produktech firmy AGACAD? Kontaktujte Arkance Systems pro více informací.

Stáhněte si brožuru o aplikaci Wood Framing zde:

Download a cena

Download

Zkušební verzi (trial) je možné získat prostřednictvím aplikace Agacad Dock.

Trial ke stažení na produktových stránkách aplikace Agacad Dock.

Návod na aktivaci trial verze ZDE.

Cena

V případě zájmu o bližší informace k ceně či nákup softwaru Agacad Wood Framing kontaktujte obchodní oddělení Arkance Systems.

Odborné a vysoké školy

Pro vzdělávací účely nabízíme licence Agacad modulů zdarma. V případě zájmu prosím vyplňte formulář na stránce Studenti a školy, kde naleznete i více informací, zejména v záložce “Sponzoring výukových aplikací”, případně kontaktujte obchodní oddělení Arkance Systems.

Pro více informací kontaktujte našeho obchodního konzultanta: info.cz@arkance-systems.com.
