Nástroj pro zpracování rastrových souborů v prostředí AutoCADu
Co je AutoCAD Raster Design?
AutoCAD Raster Design (dříve "CAD Overlay")
je nejrozšířenější rastrový doplněk AutoCADu (či AutoCADu Map, Mechanical, Architecture, Civil 3D) umožňující kompletně zpracovávat hybridní výkresy rastr-vektor v prostředí AutoCADu.
Raster Design je postaven na rastrovém engine AutoCADu, který doplňuje o další rastrové formáty a o funkce jako rubbersheeting, editace rastru, raster snap, poloautomatickou vektorizaci a další funkce.
Aktuální verze: Raster Design 2012
Pro koho je Raster Design určen?
AutoCAD RasterDesign je vhodným doplňkem pro všechny projektanty a konstruktéry, kteří pracují se skenovanými CAD podklady (stará papírová dokumentace), leteckými a satelitními snímky, ortofotomapami a dalšími rastrovými podklady.

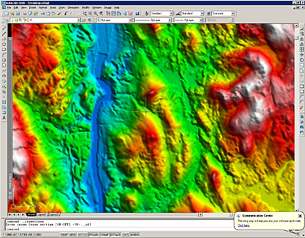

Aplikace umožňuje pracovat s rastrovými obrázky stejným způsobem jako s normálními vektorovými entitami výkresu - tzv. hybridní výkresy.
Funkce aplikace Raster Design
Nadstavba Raster Design nabízí funkce pro zpracování rastrových souborů (včetně barevných a multispektrálních), práci s georeferenčními informacemi, poloautomatické vektorizační nástroje, OCR funkce pro rozpoznání textu, včetně ručně psaného textu, čištění a vyrovnání rastrů (rubbersheeting, transformace a projekce), převody rastrových formátů, rastrovou editaci (REM) a analýzu, operace s barevnými paletami, vkládání rastrů přímo do DWG souborů a další.
Podporované rastrové formáty: CALS, digital elevation model (DEM), DOQ, U.S. National Geospatial Agency DTED (level 0, 1, 2), ER Mapper ECW, ESRI GRID, GeoTIFF, GIF, JPEG, JPEG 2000, Landsat FAST-L7A, DigitalGlobe QuickBird, National Transmission Imagery Format (NITF) verze 2.0 a 2.1 (satelitní snímky), LizardTech MrSID, TIFF, a další.
Verze Raster Design / CAD Overlay
- Verze CAD Overlay 2000 (již nedodáván) s užším napojením na AutoCAD 2000 a MAP 2000, vyšší rychlostí, podporou truecolor, dávkovým zpracováním, SmartPick, raster-snap, atd.
- Verze CAD Overlay 2000i s přesnějšími konverzemi, jednodušší editací rastrů,
georeferencemi přes internet, podporou nových rastrových formátů, funkcí SmartCorrect, vylepšeným Despeckle, atd.
- Verze CAD Overlay 2002 s podporou produktů řady 2002, formátem MrSID, novými možnostmi licencování, atd.
- Verze Autodesk Raster Design 3 - rozpoznávání textu (OCR) se slovníkovou verifikací, nastavení tónové křivky, práce s paletou, rubbersheeting regionů, integrovaný instalační program. Kompatibilní s produkty řady 2002 a Civil Series.
- Verze Autodesk Raster Design 2004 - pro rodinu produktů 2004 s ActiveX rozhraním
- Verze Autodesk Raster Design 2005 - pro rodinu produktů 2005, nabízí snazší manipulaci s obrázky, podporuje nové formáty souborů (DEM, DOQ, JPEG2000, 16bit GeoTiff, multispektrální satelitní data LandSat a Ikonos), vylepšené zobrazování obrázků díky mapování barev, křivkové nastavení odstínů, barevné zvýraznění čb obrázků, ...
- Verze Autodesk Raster Design 2006 - pro rodinu produktů 2006, nabízí funkce záznamu snímku (snapshot), retušovací nástroj obrázků, editaci a ukládání multispektrálních a DEM dat, editační funkce Trim/Extend/Offset/Fillet pro rastrové entity, podporuje ukládání do formátů GeoTIFF a JPEG2000, nabízí dotazovací funkce pro rastrové snímky, ...
- Verze Autodesk Raster Design 2007 - pro rodinu produktů 2007, nabízí nové funkce podpory formátů ESRI GRID, import DTED dat NIMA, novou knihovnu JPEG2000, kompatibilitu s AutoCADem Electrical
- Verze AutoCAD Raster Design 2008 - pro rodinu produktů 2008, podpora FDO v Mapu 2008, vložení bitonálních rastrů dovnitř DWG souboru, podpora formátů Quickbird a Landsat FAST (multispektrální), NITF 2.0/2.1, rozšířená podpora vícesnímkových obrázků, despeckle a JPEG2000, podpora Windows Vista
- Verze AutoCAD Raster Design 2009 - pro rodinu produktů 2009, vylepšení podpora ESRI Grid, 32bitová nebo 64bitové verze, Ribbon rozhraní
- Verze Raster Design 2010 s podporou rodiny AutoCAD 2010, nyní včetně AutoCAD P&ID a Topobase, podpora Citrix XenApp, 64bitový MrSID
- Verze Raster Design 2011 s podporou rodiny AutoCAD 2011 a inovovaným ribbonem Raster Tools
- Nová verze Raster Design 2012 s podporou rodiny AutoCAD 2012 a kompatibilitou s Windows 7
Další informace
Datasheet - leták k Raster Design 2009 (CZ, 911kB)
