Section 3D

Nadstavba Civil 3D - chytrý editor a vizuální modelář koridorů pro AutoCAD Civil 3D


Co je Section3D?

Section3D Section3D je speciální aplikace kanadské firmy CAD MicroSolutions určená pro platformu AutoCAD Civil 3D 2008, 2009, 2010, 2011 a výše, která umožňuje uživateli vytvořit vlastní návrh (sestavy) šablony příčných řezů a následně vygenerovat koridor bez znalosti programování jednotlivých podsestav ve VBA nebo .NET.

Uživatelské šablony pro liniové stavby jsou zákazníkovi na míru připravovány firmou CAD Studio.


Funkce nadstavby Section 3D

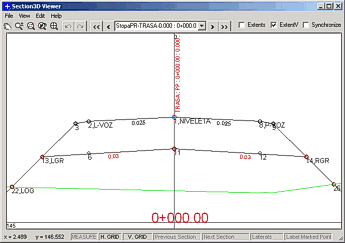

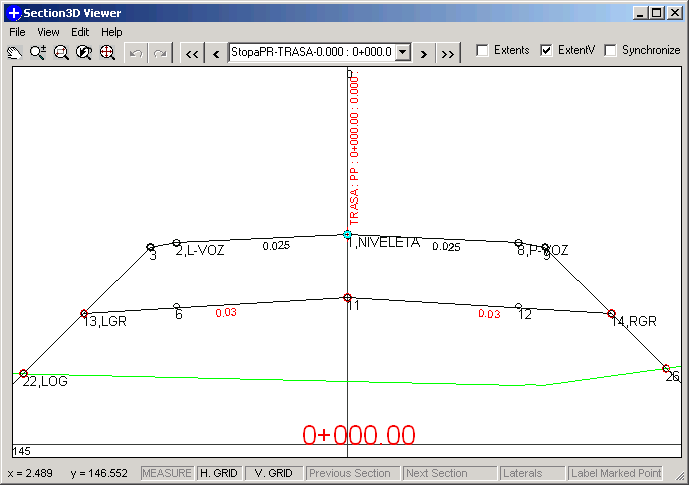

Section3d - náhled příčného řezu komunikace
Hlavní okno - náhled příčného řezu komunikace (klepněte pro zvětšení)
Aplikace Section3D slouží jako interaktivní editor příčných řezů, který plně nahrazuje stávající prohlížeč příčných řezů koridoru. Mimo jiné lze pomocí Section3D vyřešit i klopení zemní pláně, lineární rozšíření vozovky podle potřeby a normové svahování zemního tělesa dle ČSN.

Mezi další klíčové vlastnosti aplikace patří také:

  • tvorba a uložení vlastních uživatelských šablon pro příští použití
  • aplikace uživatelské šablony na konkrétní staničení / rozsah staničení / po délce celé trasy
  • interaktivní editace entit jednotlivých příčných řezů (graficky / přes dialogové okno)
  • cílové mapování bodů a spojnic na Civil 3D entity (trasa / profil / povrch/ AutoCAD křivka)
  • vlastní výpočet kubatur bez generování koridoru (s vyznačením plochy násypu a výkopu)
  • funkce pro odhumusování terénu a ohumusování svahů zemního tělesa
  • společné zobrazení předchozího i následujícího příčného řezu koridoru
  • dynamické chování mezi body a spojnicemi na základě nadefinovaných vztahů
  • funkce prodloužení spojnice na pomocnou hranu (podobná příkazu PRODLUŽ)
  • různé lineární a nelineární závislosti (př. klopení zemní pláně, normové svahy atd.)
  • vykreslení souběhu dvou a více koridorů v jednom příčném řezu
  • Section3d - okno editoru bodů, spojnic a tvarů
    Okno editoru bodů, spojnic a tvarů (klepněte pro větší)
  • kombinace částečných a komplexních šablon
  • koridor vytvořený pomocí Section3D je dynamický s ostatními Civil 3D objekty
  • export bodů a spojnic jako AutoCAD 3D křivky
  • textové výpisy jednotlivých hran a výpočet kubatur
  • možnost objednat plovoucí síťovou licenci
  • funkce ZPĚT a OPAKOVAT (Undo, Redo)
  • nastavení vlastního vzhledu uživatelského prostředí
  • použití pro všechny liniové stavby (silniční, železniční a vodohospodářské objekty)

Jednoduše řečeno, jde o jakýsi grafický "programovací jazyk" s chytrými entitami podobnými obecným spojnicím a bodům dodávaných s Civilem 3D, ale jejich chování je inteligentnější, se vzájemnými vazbami a závislostmi na okolních podmínkách. Vše záleží jen na představivosti a požadavcích projektanta.



Výsledný příčný řez komunikací s naklopenou zemní plání (příklad využití Section3D)
Výsledný příčný řez komunikací s naklopenou zemní plání (příklad využití Section3D)

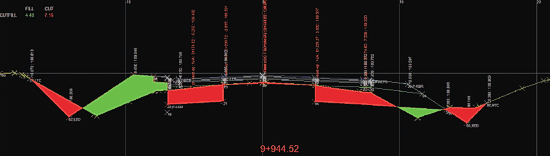

Dynamický model koridoru s výpočtem plochy a objemu výkopů a násypů
Dynamický model koridoru s výpočtem plochy a objemu výkopů a násypů



Další informace

  • Section3D.com (anglicky, vč. trial verze)
  • Nadstavbová aplikace Section 3D je určena pro AutoCAD Civil 3D (2008, 2009, 2010, 2011)
  • Kontaktujte CAD Studio pro další informace a nabídku
