Canalis Urbano Canalis

Potrubní nadstavba pro AutoCAD a Civil 3D - kompletní řešení pro správu a projektování trubních sítí - kanalizace



Kanalizační a odpadní sítě pro AutoCAD a Civil 3D

Co je Urbano Canalis?

Civil StudioARS Canalis (aktuální verze: 8) je nadstavbová aplikace pro AutoCAD, AutoCAD Civil 3D a AutoCAD Map 3D. Komplexně řeší správu a projektování vnějších trubních sítí, zejména kanalizace, odpadní a dešťové vody. Nabízí i obousměrný přenos trubních sítí s aplikací AutoCAD Civil 3D.

Aplikace Canalis Basic a Canalis System pracuje nad produkty firmy Autodesk a vyvíjí ji více než 10 let chorvatská společnost Studio ARS.

kanalizační sítě

Canalis - Základní funkce

  • Projektování a dokumentace venkovní kanalizace (splašky, kanalizační roury, sběrače, odpadní voda, dešťová kanalizace)
  • Návrh trubní sítě v situaci - buď interaktivně podle existujícího zákresu nebo z externích datových souborů – textové a databáze
  • Výškové řešení z DMT (povrch z Civil 3D nebo vlastní), z entit AutoCADu nebo z vnějších zdrojů (volitelný modul) – textové soubory, databáze
  • Odvození profilu ze situace, oboustranná vazba mezi profilem a situací
  • Návrh nivelety, katalog potrubí i šachtic, popisky, výkazové tabulky, schémata šachtic
  • Definice tvaru příkopu, příčné řezy, kubatury; podsyp, obsyp, svrchní vrstvy
  • Hydraulické výpočty – srážková, odpadní, bodové zdroje

Canalis - postup
Postup práce v Canalis - klepněte pro zobrazení PDF

Canalis - Situace

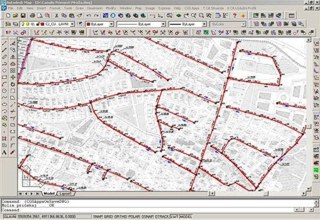

Canalis - síť
Kanalizační síť - situace, topologie
  • Sítě:
    Jeden výkres může obsahovat i několik sítí. Kromě podporovaných typů sítě – kanalizace, vodovod - je možné zadat pro kontrolu křížení a zobrazování v situaci a profilech i další sítě – plyn, elektro, telekomunikace. Každá síť má svůj styl zobrazování (linie, uzly, apod.).
  • Definice sítí:
    Vedle interaktivního zadání uzlů a úseků sítě lze geometrii i parametry sítě (výška terénu, nivelety, poklopu, hloubka jímky, apod.) zadat mnoha dalšími způsoby:
    • Z entit AutoCADu – křivky, úsečky, bloky s parametry
    • Z textového souboru – jméno_uzlu, x, y, z plus popis větví jako seznam uzlů
    • Z databáze (např. MS Access) – položkám uživatelské databáze připojí položky vnitřní datové struktury (toto propojení může fungovat oboustranně)
  • Úpravy:
    Všechny parametry sítí jsou přístupné pro editaci, a to jak jednotlivě ručním zadáváním, tak podle vybraných parametrů – přečíslování uzlů ve větvi, úprava výšky podle zadaného povrchu nebo jiných typů výškopisných dat.
  • Výšky terénu:
    Výšky terénu v uzlech i mimo ně lze zadat např.:
    • Z DMT – Canalis umí vytvořit vlastní digitální model terénu z entit AutoCADu i z textového zadání výškopisu (volitelný modul). Kromě toho pracuje i s povrchy AutoCADu Civil 3D i dalšími (QuickSurf, LDD)
    • Z bodů – v typickém případě zaměření úzkého pásu kolem vedené trasy umí převzít výšku z blízkých 3D AutoCAD bodů bez nutnosti vytváření plochy povrchu
    • Z atributů bloků nebo z výšek zadaných jako 2D texty
    • Z textových souborů nebo databáze
  • Data topologie:
    Topologie – uzly, úseky, větve, řady, sítě může vedle výškopisu obsahovat i údaje o potrubí a šachtách. K dispozici jsou katalogy potrubí i šachet, které je možné uživatelsky upravovat.
  • Popisky:
    Popisky se vytvářejí automaticky podle údajů v topologii. V situaci lze popisovat údaje: průměr, délka a spád potrubí, výška, staničení, hydraulické veličiny, směr toku a další. Styl popisku je uživatelsky definovaný. Popisují se zvlášť uzly, úseky a další části topologie.
  • Výpisy:
    Všechny údaje Canalisu je možné umístit buď do výkazových tabulek ve výkresu nebo je exportovat např. do tabulek Excelu.


Canalis - Profily

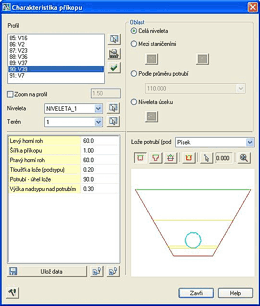

Canalis - profil
Kanalizace - charakteristika příkopu
  • Kreslení profilů:
    Výška terénu je odvozena ze situace, ale je možné ji zadávat i ručně. Měřítka délek i výšek jsou nezávislá (převýšení). Volitelný je i směr kreslení profilu.
  • Kreslení nivelety:
    • Z uzlu do uzlu – podle spádu, hloubky, výšky
    • V konstantní hloubce pod zvoleným terénem
    • Podle údajů ze situace nebo databáze
    • Vazba nivelety na tvar potrubí je volitelná: na osu, vnitřní i vnější dno nebo vršek
  • Úpravy nivelety:
    Niveletu je možné dodatečně upravovat stejnými způsoby jako při návrhu. Šachty lze vkládat běžné i spádové.
  • Prověření správnosti topologie:
    Canalis kontroluje negativní spády, pozitivní spádové šachty, uzly s více výstupy, větve bez napojení.
  • Tabulky – datové pásy:
    Tabulka profilu je uživatelsky definovaná a je možné do ní přidat všechny údaje obsažené ve výkresu – výšky, spády, staničení, jména uzlů i šachet, hydraulická data.
  • Příčné řezy:
    • Vycházejí z definice tvaru příkopu
    • Definice příkopu může obsahovat pískový podsyp i betonové lože, obsyp a zadání svrchních vrstev (asfalt, humus)
    • Tvar může být jednoduchý lichoběžníkový i složený, součástí zadání tvaru je volitelně i bednění
    • Příčný řez je automaticky kótován
  • Výpočet výkopu:
    Podle zadání tvaru příkopu a výšky odečtené z profilu je proveden detailní výpočet výkopu podle jednotlivých položek (podsyp, obsyp, svrchní vrstvy) i celkově.
  • Aktualizace profilu:
    Profil je propojen se situací a při změnách je možné jej aktualizovat – změna vedení trasy, změny v zadání výšky terénu i nivelety, jména uzlů i šachet. Propojení funguje i opačným směrem – z profilu do situace.
  • Změna srovnávací roviny a dělení profilu:
    V případě dlouhých profilů nebo profilů s velkým převýšením lze do profilu vkládat změny srovnávací rovny nebo profil rozdělit na více úseků.


Canalis - Hydraulické výpočty a dimenzování

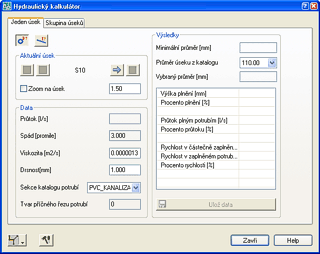

Canalis - výpočty
Kanalizace - hydraulický kalkulátor
  • Výpočet srážkového průtoku:
    Canalis definuje povodí. Výpočet probíhá buď metodou podle ITP diagramu, metodou TRRL (retenční metoda), podle Reinholda nebo nastavením konstantní intenzity srážek.
  • Výpočet odpadního průtoku z domácností a doplňkových průtoků:
    Je možné zadat procentní výpočet nebo výpočet podle velikosti spádové oblasti. Lze doplnit vnější průtoky, doplnit srážkový průtok a bodové nebo uživatelsky zadané zdroje.
  • Dimenzování:
    Ze zadaných spádů a průtoku program vypočte průměr potrubí nebo naopak z průměru a průtoku určí nutný spád. Výpočty lze provádět interaktivně nebo automaticky z omezení výšky/procenta plnění nebo minimální rychlosti toku.


Canalis - Data, křížení sítí

  • Externí databáze:
    • Canalis spravuje uvnitř výkresu databázi údajů o projektované nebo dokumentované síti a o jejích prvcích – souřadnice a výšky uzlů, jejich propojení do úseků, větví, řadů, průběh nivelet, průměry, spády, materiál, výrobce potrubí, průměry, provedení, výšku poklopu, hloubku jímky u šachet a řadu dalších údajů.
    • Modul umožňuje vazbu na libovolnou databázi Windows (Access, Oracle, SQL Server, ...). Tyto databáze je možné propojit s vnitřními daty Canalisu a provádět obousměrný přenos údajů (volitelný modul).
    • Podle dat v databázi je možné přímo vykreslit projekt.
    • Podobným způsobem je možné připojit databázi výkresu k jeho prvkům – typicky blokům s atributy, které znázorňují např. uzly nebo šachty.
    • Existují i způsoby načtení nebo exportu dat z/do jednoduchých textových souborů.
  • Externí dokumenty:
    S prvky Canalisu je možné propojit externí dokumenty – fotografie, popisy, tabulky, dokumentaci šachet, videa apod. (volitelný modul)
  • Kolize:
    V místech průsečíků zjišťuje program kolize a vkládá informace o kolizích do výkresu. Do podélných profilů je možné zobrazit křížení dalších sítí.

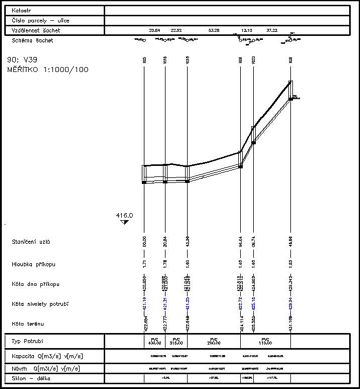

Canalis - výkres kanalizační sítě
