CS Jízdní pruh zazubenýJedná se o speciální podsestavu do aplikace Civil 3D do verze 2016, 2017, 2018 a vyšší. Podsestava byla vyvinuta firmou CAD Studio pro usnadnění rekonstrukčních projektů. Podobná podsestava není v Civilu obsažena, což značně komplikuje práci při navrhování. Jejím využitím můžete lehce zefektivnit postup projektování, urychlit tvorbu modelu a ušetřit drahocenný čas.

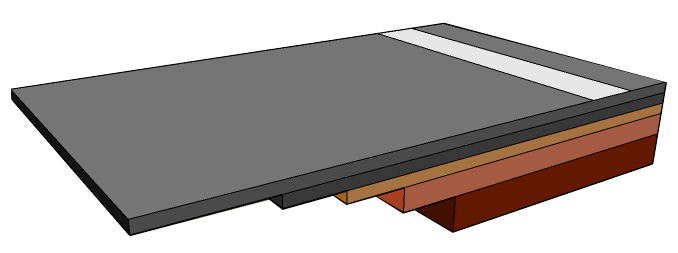

Podsestava umožňuje nastavit zazubení na obou stranách jízdního pruhu. Můžete tak jednoduše modelovat 3D povrchy, počítat kubatury, generovat okótované řezy a provádět výsledné vizualizace. Zazubený jízdní pruh dokáže spolupracovat nejen s vytvořenými CAD Studio silničními podsestavami, ale můžete jej kombinovat i s podsestavami Country kitu.

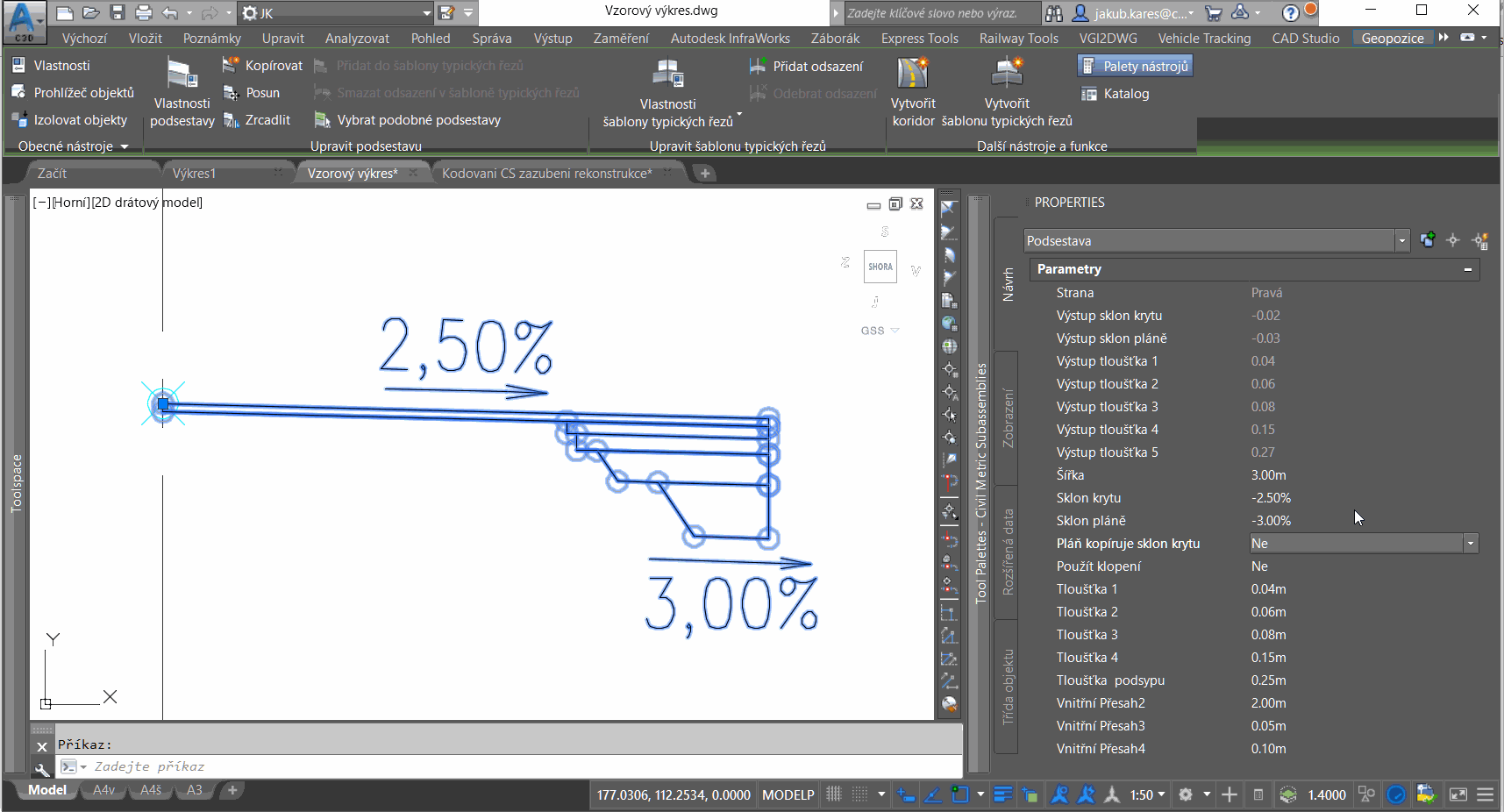

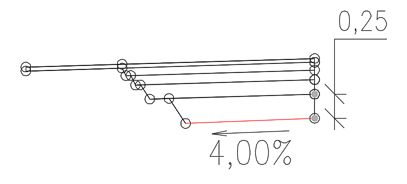

Sklon podsestavy můžete řídit klopením z trasy či hodnotami parametrů. Na klopení reaguje odděleně kryt i pláň, což umožňuje velmi detailní návrh. Výchozí sklon krytu je -2,5%, pláň je pak klopena na -3,0%. Minimální tloušťka podsypu je hlídána na základě sklonu pláně buď pod vnitřním nebo vnějším okrajem pruhu.

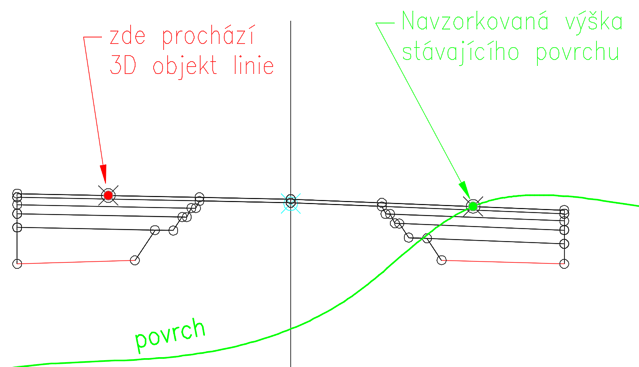

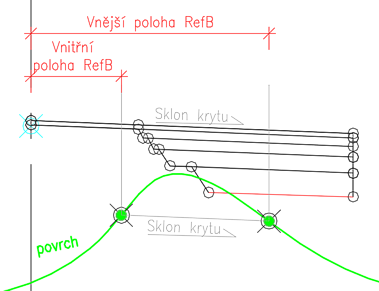

Sklon podsestavy můžete rovněž ovlivnit zaměřením stávajícího stavu komunikace či libovolným 3D objektem. Pro určení sklonu vám poslouží buď jeden či dva vzorkovací body. Vámi navržená niveleta však zůstává zachována.

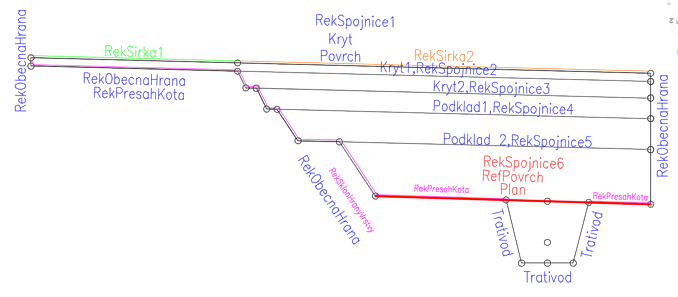

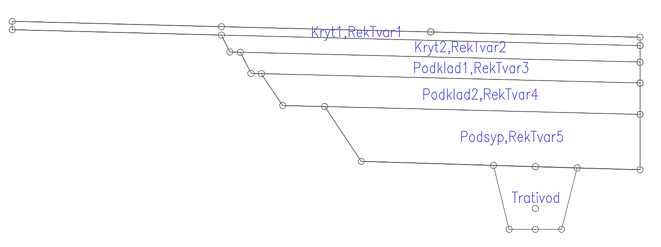

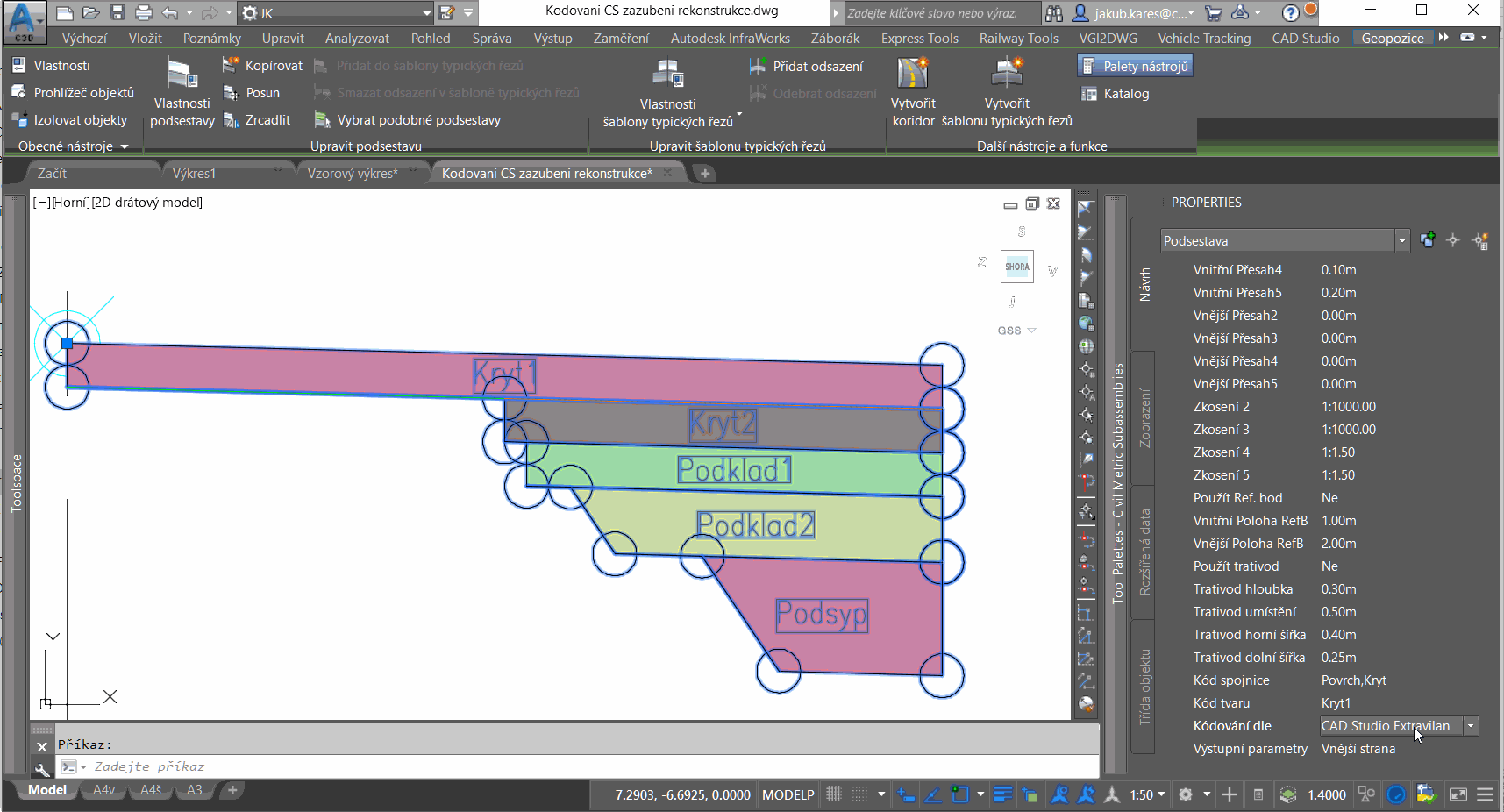

Podsestava obsahuje dvojí kódování. Přepínačem si jednoduše zvolíte, zda použijete kódování dle našich Silničních extravilánových podsestav nebo dle podsestav Country kitu.
Nechybí ani možnost výstupních parametrů, rovněž z vnitřní či vnější strany. Tyto parametry můžete dále referencovat do podsestav a vytvářet tak propojené komplexní řezy a ještě více automatizovat vytváření 3D modelu.

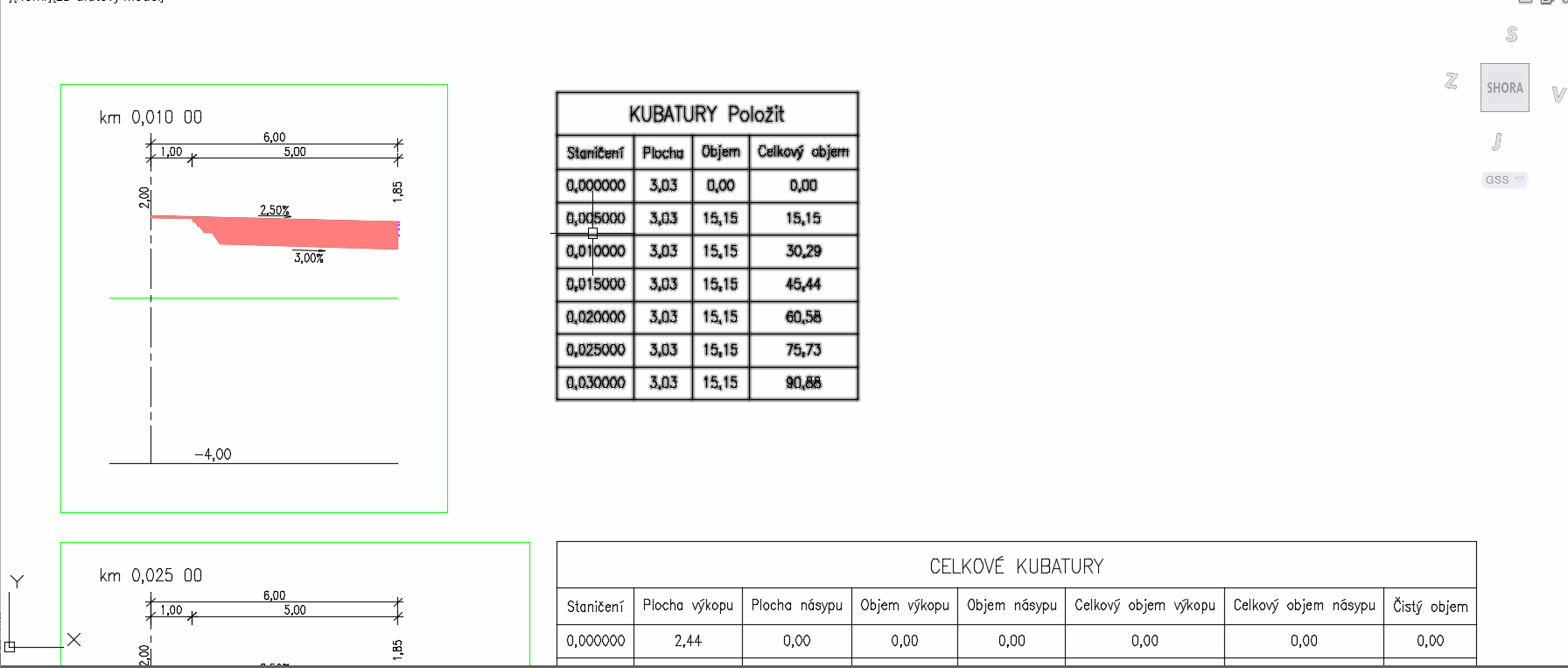

Počítání kubatur je pak naprostou samozřejmostí a uživatel je může jednoduše vypočíst z přednastavených tvarů.
Podsestavu Zazubený JP můžete zakoupit v CAD Shopu
